Tủ đóng cắt trung thế RMU Siemens 24kV 8DJH – RL
Dòng sản phẩm tủ RMU Siemens 8DJH là các tủ đóng cắt trung thế hợp bộ cách điện bằng khí SF6 Sử dụng phổ biến trong các hệ thống phân phối điện thứ cấp.

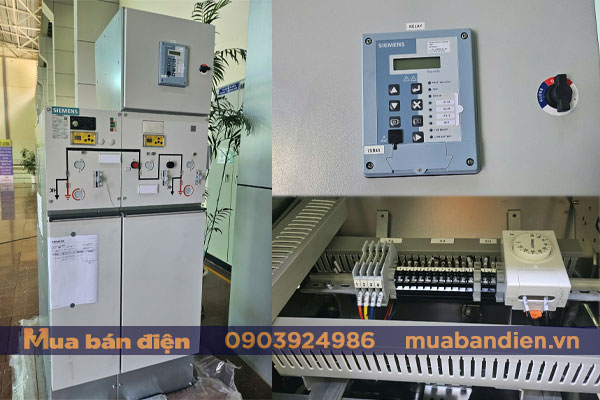

Tủ đóng cắt trung thế RMU Siemens 24kV 8DJH – RL là cấu hình tủ trung thế 2 ngăn thông dụng với 1 ngăn cầu cao phụ tải (LBS) đầu vào và 1 ngăn máy cắt đầu ra (VCB) bảo vệ máy biến áp công suất từ 1800kVA trở lên.
Thông tin sản phẩm tủ RMU 2 ngăn Siemens 8DJH – RL
Ngăn R (Ring-main feeder):
- Ngăn cầu dao phụ tải đầu vào (LBS) dòng định mức 630A tích hợp dao nối đất 3 vị trí (Đóng – Mở – Nối đất).
- Đấu nối cáp vào sử dụng đầu cáp T-Plug 3M, ABB, Prysmian, TE Raychem, Cellpack,.. Ngăn này có dòng định mức 630A.
Ngăn L (Circuit-breaker feeder):
- Ngăn máy cắt chân không (Vacuum Circuit Breaker – VCB) đầu ra bảo vệ máy biến áp.
- Sử dụng rơ-le tự cấp nguồn (Self-powered relay) kết hợp biến dòng chân sứ để bảo vệ quá dòng và chạm đất, thay thế cho loại dùng cầu chì trung thế thông thường.

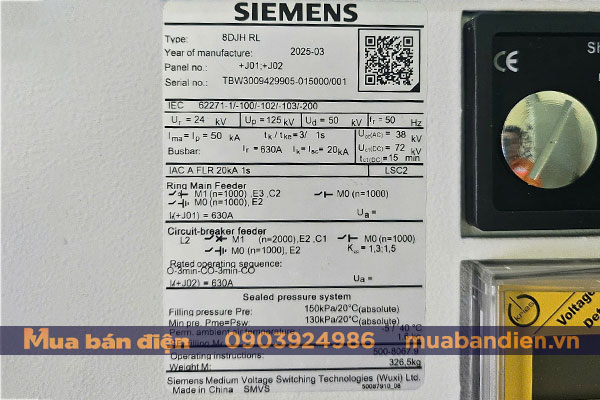

Thông số kỹ thuật tủ trung thế 2 ngăn Siemens 8DJH – RL
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Siemens |
| Loại thiết bị | Tủ RMU trung thế |
| Model / Type | 8DJH RL |
| Năm sản xuất | 2025-03 |
| Số ngăn tủ | +J01; +J02 |
| Số serial | TBW3009429905-015000/001 |
| Tiêu chuẩn IEC | IEC 62271-1 / -100 / -102 / -103 / -200 |
| Điện áp định mức (Ur) | 24 kV |
| Điện áp chịu xung sét (Up) | 125 kV |
| Điện áp chịu tần số công nghiệp (Ud) | 50 kV |
| Tần số định mức (fr) | 50 Hz |
| Dòng đóng đỉnh (Ima = Ip) | 50 kA |
| Thời gian chịu ngắn mạch (tk / tke) | 3 / 1 s |
| Dòng thanh cái (Ir) | 630 A |
| Dòng ngắn mạch (Ik = Isc) | 20 kA |
| Điện áp chịu tần số công nghiệp mạch điều khiển AC | 38 kV |
| Điện áp chịu mạch điều khiển DC | 72 kV |
| Thời gian thử nghiệm DC | 15 phút |
| Khả năng chịu hồ quang nội bộ | IAC AFLR 20kA – 1s |
| Phân loại ngăn | LSC2 |
| Dòng feeder vòng RMU | I(+J01) = 630 A |
| Dòng ngăn máy cắt | I(+J02) = 630 A |
| Áp suất nạp khí SF6 | 150 kPa tại 20°C (áp suất tuyệt đối) |
| Áp suất tối thiểu | 130 kPa tại 20°C (áp suất tuyệt đối) |
| Nhiệt độ môi trường cho phép | -5°C đến +40°C |
| Khối lượng khí SF6 | 1.6 kg |
| Khối lượng thiết bị | 326.5 kg |
| Hướng dẫn vận hành | 500-8067.9 |
| Nhà sản xuất | Siemens Medium Voltage Switching Technologies (Wuxi) Ltd. |
