Van Thoát Sét GZ 250 Manual – Sơ Đồ Đấu Nối
Mời quý khách liên hệ thông tin bên dưới để cập nhật giá van thoát sét GZ 250 manual và đặt giao hàng nhanh nhất:
Chống Sét Van GZ 250 Hoạt Động Như Thế Nào?

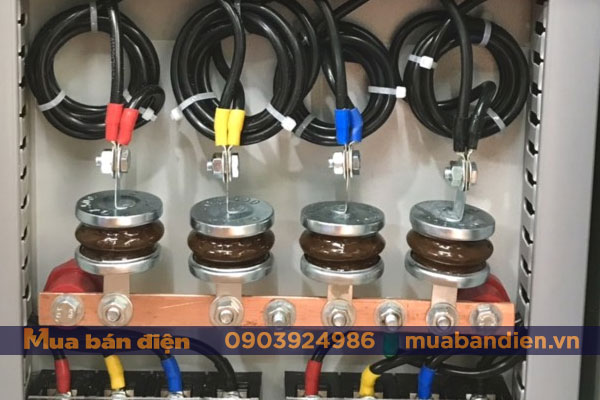

Chống sét van GZ-250 là thiết bị thường được lắp đặt trong các tủ điện hạ thế với chức năng thoát sét, chống sét lan truyền, bảo vệ các thiết bị điện trong tủ.

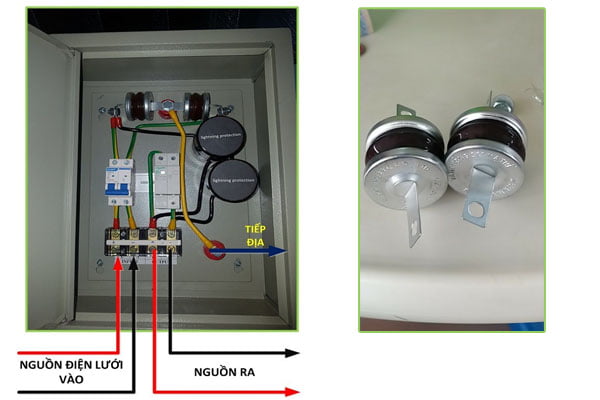

Cách lắp đặt chống sét van hạ thế GZ-250 manual trong tủ điện hạ thế
Nguyên lý hoạt động của van thoát sét GZ 250V:
- Khi có xung sét lan truyền trên đường dây, điện áp đường dây vượt quá ngưỡng làm việc của phần tử cắt sét sơ cấp, 2 van cắt sét đưa điện áp sét xuống đất, ghim điện áp giữa 2 dây cấp nguồn trong dải điện áp cho phép của thiết bị.
- Dòng điện qua mạch lọc L-C làm suy giảm các xung nhiễu do sét và quá trình cắt sét sơ cấp tạo ra.
- Tại đầu ra của nguồn điện, nếu điện áp trên 2 dây cấp nguồn quá cao, phần tử cắt sét thứ cấp sẽ hoạt động để giữ điện áp ở đầu dải cho phép.

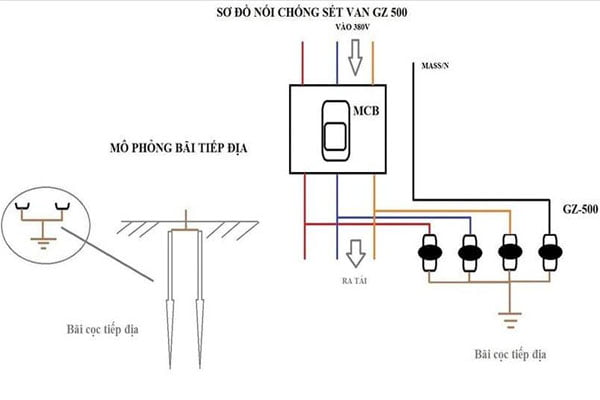

Sơ đồ đấu nối chống sét van hạ thế
Thông số kỹ thuật van chống sét GZ-250 (cắt sét sơ cấp):
| Thông số kỹ thuật van chống sét GZ-250 (cắt sét sơ cấp) | |
| Điện áp sử dụng: | 220V AC (max 250VAC) |
| Cấu hình bảo vệ: | L-G; N-G |
| Đầu nối: | Bulong Φ8 |
| Kích thước: | Dài 107mm, Φ49×40 |
| Điện áp phóng: | 0,8~1,8kV (phù hợp mạng điện công nghiệp) |
| Dòng dò: | ≤ 0,1µA (tại điện áp 250VAC) |
| Điện áp dư: | ≤500V (dòng xung sét 8/20µs, 5kA) |

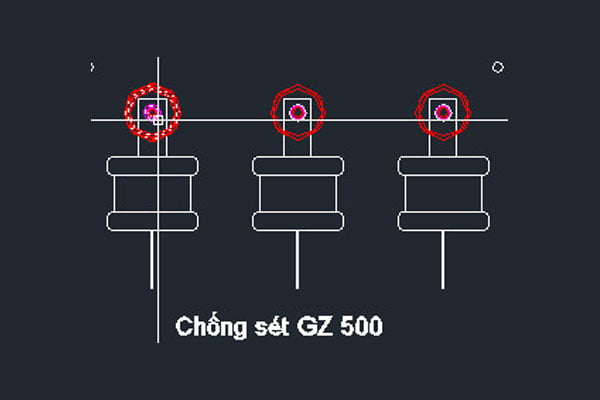

Bản vẽ chống sét van hạ thế
Hiện nay, sản phẩm van thoát sét GZ 250 thường được lắp đặt trong nhiều công trình điện của các hộ gia đình, chung cư, siêu thị, văn phòng, nhà xưởng,…
