Tủ Điều Khiển Tụ Bù CQ900 Của Hãng ABB

Tủ Điều Khiển Tụ Bù CQ900 Của Hãng ABB

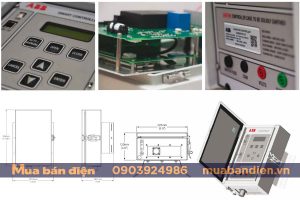

Dòng sản phẩm tủ điều khiển tụ bù CQ900 của hãng ABB cho phép đấu và ngắt các dải tụ bù lắp đặt tại trụ của đường dây, một giải pháp tuy có chi phí thấp nhưng tin cậy để duy trì hệ số công suất luôn đồng nhất có thể.

Bộ điều khiển thông minh CQ900 có thể cài đặt, cấu hình và theo dõi được một cách dễ dàng thông qua màn hình LCD lớn ở bảng mặt trước và bàn phím hoặc bằng cách sử dụng phần mềm PC được cung cấp.

Phần mềm PC cho phép người dùng kết nối với bộ điều khiển qua cáp USB để tải xuống các bản ghi dữ liệu, thực hiện những thay đổi cấu hình, tạo và lưu các tập tin cấu hình cũng như nhiều tính năng khác.

Xem thêm: Catalog Bộ Điều Khiển Tụ Bù CQ900 ABB Hitachi Energy XEM ONLINE   TẢI XUỐNG

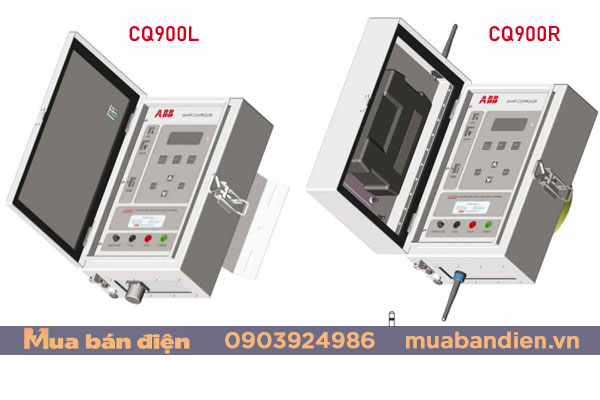

Bộ điều khiển bù trung thế CQ900L của hãng ABB

Bộ điều khiển dải tụ tự động CQ900L ABB được trang bị các tính năng sau đây:

TÍNH NĂNG ĐIỀU KHIỂN:

Hệ thống điều khiển tiên tiến:

• Bộ vi xử lý trên mạch để lấy mẫu, đo lường và ra quyết định chính xác.
• Phần mềm có thể nâng cấp nhanh cho phép triển khai các tính năng phần mềm mới tại chỗ.

Dễ sử dụng: Bộ ĐK dao cắt tụ CQ900L bao gồm một hệ thống menu có cấu trúc logic và giao diện điều hướng thân thiện bao gồm màn hình LCD 4 dòng.

Chuyển mạch tự động nâng cao: Các quyết định chuyển mạch tự động dựa trên thời biểu, điện áp, kvar, dòng điện hoặc nhiệt độ hoặc một sự kết hợp ưu tiên của bất kỳ 3 trong số các tham số trên.

Hỗ trợ thời biểu nâng cao:

• Bao gồm các thời biểu mùa hè và mùa đông riêng biệt.
• Các thời biểu cụ thể cho các ngày làm việc và không làm việc.
• Hỗ trợ giờ tiết kiệm ánh sáng ban ngày, ngày nghỉ và tuần làm việc có thể lập trình hoàn toàn.

Hỗ trợ phạm vi rộng các kiểu bộ chuyển mạch: Có thể vận hành các kiểu bộ chuyển mạch được truyền động bằng động cơ, solenoid hoặc bằng điện.

Kèm theo phần mềm tiện ích CQ900: một gói phần mềm tương thích MS Windows cho các mục đích cấu hình bên ngoài và truy hồi dữ liệu.

TÍNH NĂNG THEO DÕI:

Tự động phát hiện tần số: Đo tần số theo thời gian thực 47Hz đến 63Hz.

Bộ cảm biến nhiệt độ ngoài: Đo nhiệt độ không khí môi trường.

Theo dõi theo thời gian thực các tham số mạng:

• Bao gồm các mức điện áp, tần số, dòng điện, nhiệt độ và công suất.
• Điện áp và dòng điện được đo bằng cách sử dụng các tính toán “True RMS” chính xác.

Ghi dữ liệu: Các bản ghi sự kiện tự động (chẳng hạn: các tín hiệu mở và đóng, báo động) và các bản ghi dựa trên thời gian có thể lập trình bởi người dùng được ghi vào bộ nhớ bất khả biến, hỗ trợ tới trên 10.000 bản ghi dữ liệu.

Bản ghi dữ liệu CSV (Giá trị được phân cách bởi dấu phẩy): Hỗ trợ khả năng truyền dữ liệu vào hầu hết các chương trình bảng tính (chẳng hạn: MS Excel,…).

Đồng hồ chạy bằng pin theo thời gian thực: Xấp xỉ 10 năm (trạng thái không được cấp điện).

Bảo vệ điện: Các biến trở 450V và bộ triệt điện áp chuyển tiếp có tác dụng bảo vệ đột biến nhanh và ESD (bảo vệ xung 1500V 8/20μs).

TÍNH NĂNG LẬP TRÌNH:

Có thể lập trình hoàn toàn bởi người dùng: Thông qua mặt giao diện thiết bị hoặc phần mềm PC để đảm bảo sự linh hoạt tối đa trong việc vận hành.

Các thiết lập được lập trình lưu trữ nhanh: Duy trì các thiết lập người dùng bất kể trạng thái sử dụng điện.

Giao diện giao tiếp USB2.0:

• Thông qua một giao diện PC USB chuẩn và mặt giao diện của CQ900 ABB.
• Đã được sử dụng cho tất cả các thiết lập phần mềm và tải xuống bản ghi dữ liệu.

VẬN HÀNH VÀ LẮP ĐẶT:

Các điều kiện vận hành môi trường: -40 C đến +70 độ C (-40 độ F đến +158 độ F).

Cấp bảo vệ IP65 (NEMA 4R): Vỏ tủ điều khiển dao đóng cắt tụ bù trung thế CQ900 làm bằng thép không gỉ, có thể khóa, chịu thời tiết, bền bỉ, có các mối nối kiểu vít MIL-Spec.

Các tùy chọn lắp đặt linh hoạt: Sử dụng đa dạng các loại dây dùng cho ổ cắm dụng cụ đo, lắp cực bằng các vít hoặc đai kim loại.

Môi trường sản xuất đa chứng nhận ISO-9001: Đảm bảo một sản phẩm chất lượng cao.

Các tính năng sẵn có tùy chọn:

• Giao tiếp wi-fi tầm ngắn ABB CapLink.
• Đo dòng trung hòa hoặc điện áp trung hòa qua đầu vào bộ cảm biến.
• Theo dõi phản hồi bộ chuyển mạch dải tụ bù.

Nguồn điện đa năng: 90VAC đến 264VAC mà không cần phần cứng khác.

Nguồn điện 12VDC: Thiết bị phụ trợ (chẳng hạn: mô đem vô tuyến) được cấp điện từ nguồn điện được tích hợp.

Có không gian lắp đặt rộng cho thiết bị vô tuyến: Bố trí thêm hốc cửa sâu và tấm phôi để lắp nhiều thiết bị vô tuyến bên trong thiết bị.

Bộ điều khiển dao cắt tụ có SCADA CQ900R ABB

Các model CQ900R có tất cả các chức năng của các bộ điều khiển CQ900L cũng như khả năng giao tiếp và điều khiển được từ xa qua mạng SCADA không dây hoặc có dây bằng giao thức DNP3.0.

• Giao tiếp từ xa DNP3 – Thiết bị có thể điều khiển từ xa sử dụng băng thông rộng của các thiết bị điều giải vô tuyến.
• DNP3 qua cổng nối tiếp (RS232) hoặc Ethernet (TCP hoặc UDP).
• Có thể cấu hình gán địa chỉ chủ động và thụ động.
• Hỗ trợ đồng bộ hóa thời gian DNP3.
• Hỗ trợ cấp DNP3 (tới cấp 3) đối với mỗi điểm.
• Hỗ trợ hỏi vòng cấp.
• Hỗ trợ không cho phép/ cho phép yêu cầu nhận tin nhắn.

Biến áp đo lường và cấp nguồn bộ điều khiển CQ900 ABB

Biến điện áp đo lường – cấp nguồn bộ điều khiển tụ bù được sử dụng để cấp điện cho thiết bị và để đo điện áp cao trên đường dây.

• Đảm bảo rằng máy biến áp (VT) có kích thước phù hợp và được lắp đặt đúng cách.
• Khuyến cáo sử dụng VT tối thiểu 1,5kVA – VT nhỏ hơn có thể gây sụt áp cho bộ điều khiển và làm hư hại tới các bộ chuyển mạch.
• Do CQ900 tích hợp đa dạng nguồn điện đa năng, có thể sử dụng điện áp thứ cấp danh định 120VAC hoặc 240VAC.
• Kiểm tra để đảm bảo VT được cấu hình pha với pha hoặc pha với trung hòa và hướng pha chính xác.
• Cần lập trình tỷ số VT thích hợp cho bộ điều khiển để có điện áp thích hợp và để tính toán các đo lường công suất.

Bộ cảm biến dòng đường dây

Đối với tất cả các đo lường yêu cầu một tín hiệu đầu vào dòng (chẳng hạn: dòng, KVA, kvar, Hệ số công suất) phải lắp một bộ cảm biến dòng thích hợp (không phải là máy biến áp dòng). CQ900 được hiệu chỉnh để sử dụng các bộ cảm biến dòng mà biến đổi dòng đường dây 0-600A thành tín hiệu đầu ra 0-10VAC.

Phải cân nhắc kỹ xem việc đo tải lưới điện hay đo kvar được cung cấp bởi đường dây là quan trọng hơn. Để đo chính xác cả hai; và ảnh hưởng của tụ bù lên từng đo lường này, phải lắp đặt bộ cảm biến dòng ở các bên khác nhau của tủ bù liên quan đến đường dây.

• Đo / chuyển mạch dựa trên dòng: Bộ cảm biến dòng cần được kết nối với bên TẢI của tụ bù.
• Đo / chuyển mạch dựa trên kvar: Bộ cảm biến dòng cần được kết nối với bên NGUỒN của dải tụ điện.

Điều quan trọng là hướng của bộ cảm biến dòng theo hướng của dòng điện thông thường để tránh cho ra các chỉ số dòng phân cực ngược.

ABB có thể cung cấp giải pháp lắp trụ hoàn chỉnh thông qua việc tích hợp dòng sản phẩm ngoài trời của hãng. Để biết thêm chi tiết về các loại Tụ bù ABB, Máy cắt tụ bù trung thế 1 pha ABB PS, Bộ điều khiển CQ900 của hãng ABB,… Hãy liên hệ thông tin dưới dây để biết thêm thông tin về các sản phẩm và giải pháp liên quan.
