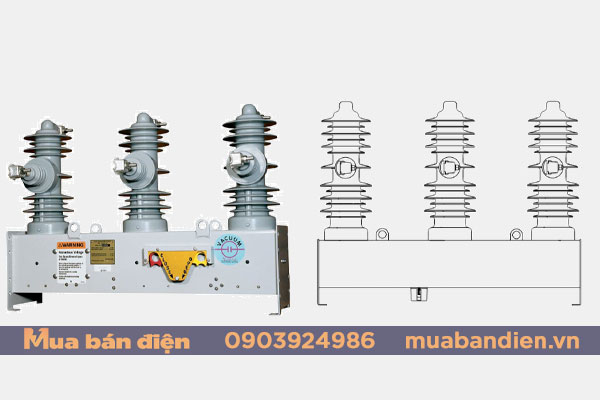

ZALO TƯ VẤN BÁO GIÁThiết Bị Đóng Cắt Tụ Bù 3 Pha VCS-3 EATON NOVAs
Thiết bị đóng cắt tụ bù 3 pha VCS-3 EATON NOVAs sản xuất bởi Cooper Power Systems sử dụng cho giàn tụ bù trung áp lên đến 29.2kV.
Xem thêm: Catalogue thiết bị đóng cắt tụ bù 3 pha VCS-3 Cooper: XEM ONLINE TẢI XUỐNG
Thông số kỹ thuật Máy cắt tụ bù 3 pha VCS-3
| Mô tả | 15 kV | 27 kV |
| Điện áp tối đa | 15,5 kV | 29,2 kV |
| Điện áp danh định | 14,4 kV | 24,9 kV |
| Mức chịu xung danh định (BIL) | 110 kV | 125 kV |
| Giới hạn nhiễu sóng vô tuyến | 100 µV tại 9,4 kV | 100 µV tại 17,7 kV |
| Khả năng chịu điện áp tần số 60 Hz – Khô, 1 phút | 50,0 kV | 60,0 kV |
| Khả năng chịu điện áp tần số 60 Hz – Ướt, 10 giây | 45,0 kV | 50,0 kV |
| Dòng điện liên tục danh định | 400 A | 400 A |
| Khả năng đóng cắt tụ điện danh định | 400 A | 400 A |
| Khả năng cắt tải (hệ số công suất từ 10% đến 100%) | 400 A | 400 A |
| Dòng điện đóng không đối xứng, đỉnh | 31 kA | 31 kA |
| Dòng điện đóng có đối xứng, RMS | 20 kA | 20 kA |
| Dòng chịu đựng trong thời gian ngắn:
– 0,5 giây – 2 giây – 3 giây |
13,5 kA 13,0 kA 12,5 kA |
13,5 kA 13,0 kA 12,5 kA |
| Dòng đóng xung tần số cao, đỉnh | 20 kA | 20 kA |
| Tần số dòng xung khởi động | 4000 Hz | 4000 Hz |
| Khoảng cách rò:
– Giữa hai đầu cực – Giữa đầu cực và đất |
717,6 mm (28,25 in) 628,7 mm (24,75 in) |
717,6 mm (28,25 in) 800,1 mm (31,5 in) |
| Khối lượng | 70 kg (155 lb) | 73 kg (160 lb) |
| Số lần đóng/cắt cơ học tối thiểu | 10.000 lần | 10.000 lần |
| Chu trình vận hành | Theo ANSI C37.66 | Theo ANSI C37.66 |
Đặc tính của dao cắt tụ bù VCS-3
ĐÓNG CẮT TIN CẬY:
- Buồng cắt chân không đáp ứng tiêu chuẩn ANSI C37.66.
- Cách điện chất rắn cycloaliphatic epoxy.
TRANG BỊ ĐẦY ĐỦ CHO MỌI ỨNG DỤNG:
- Tích hợp 3 cảm biến điện áp cho phía nguồn – Vận hành ở lưới điện nhánh rẽ.
- Tích hợp 6 cảm biến điện áp cho 2 phía – Vận hành ở lưới điện mạch vòng.
LINH HOẠT VẬN HÀNH:
- Dao cắt tụ bù 3 pha Cooper phù hợp vận hành trong lưới điện tự động hoá DAS và SCADA.
- NOVAs (khi tắt chế độ bảo vệ quá dòng) có thể sử dụng thay cho cầu dao phụ tải LBS SF6.
Quý khách cần thêm thông tin về Thiết bị đóng cắt tụ bù ứng động: Dao cắt tụ 15/27kV và Bộ điều khiển xin vui lòng liên hệ:
