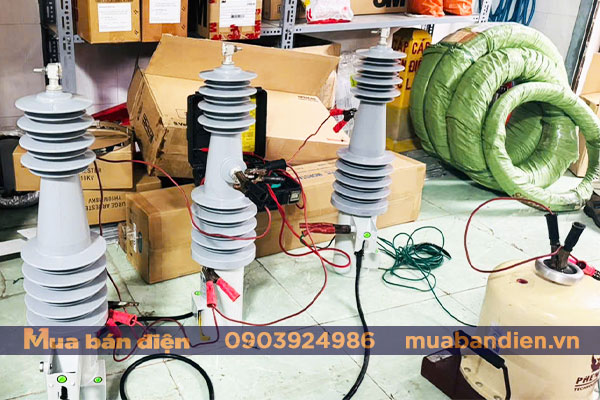

ZALO TƯ VẤN BÁO GIÁThí Nghiệm Dao Cắt Tụ Bù ABB Hitachi Energy
Máy cắt tụ bù trung thế 1 pha ABB PS là thiết bị chuyên dụng dùng để đóng/ngắt các ngăn tụ bù điện trung thế, ứng dụng phổ biến trong hệ thống phân phối 22–36kV. Theo quy định, các loại dao cắt tụ bù trước khi đưa vào vận hành cần thực hiện thí nghiệm kiểm định đầy đủ.
Các hạng mục thử nghiệm chính cho dao cắt tụ bù ABB Hitachi Energy:
| Hạng mục | Phương pháp |
|---|---|
| Kiểm tra tiếp địa | Đo điện áp tank, kiểm tra nối đất chung |
| Kiểm tra cáp và signal | Đo điện áp dòng/line, kiểm cầu chì, jack |
| Thử đóng mở | Mỗi pha đóng/ngắt, đo <100 ms |
| Đo cơ khí | Ghi số lần đóng/ngắt, đảm bảo <50.000 hiện trạng |
| Kiểm tra CT/LPCS | So sánh tỷ lệ điện áp đầu ra |
| Tủ điều khiển | Test AUTO/MANUAL/ mất nguồn/ chống hunt |
Xem thêm: Catalog máy cắt tụ bù ABB Hitachi Energy XEM ONLINE TẢI XUỐNG
A. Kiểm tra ngoại quan và chuẩn bị ban đầu (Theo TN/QT‑26 EVN)
Kiểm tra bề mặt thiết bị đóng cắt tụ bù và switch chân không:
- Phát hiện các vấn đề phồng, nứt, rò dầu;
- Đảm bảo không có dấu hiệu va đập hay hư hại cơ học.
Kiểm tra hệ thống tiếp địa: Đo điện trở nối đất (< 4 Ω), đảm bảo nối chung với tủ điều khiển tụ bù CQ900 của hãng ABB theo quy chuẩn EVN.
B. Thử nghiệm điện – điện trở cách điện và điện áp thử

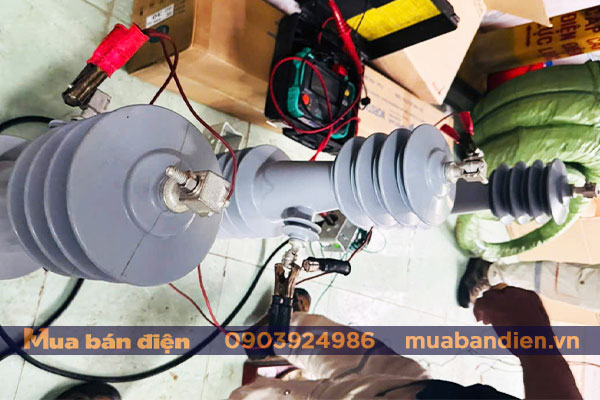

- Đo điện trở cách điện (Megger): sử dụng điện áp thử 2,5–5 kV, đo giữa các pha và pha–đất, đảm bảo > 1 000 MΩ.

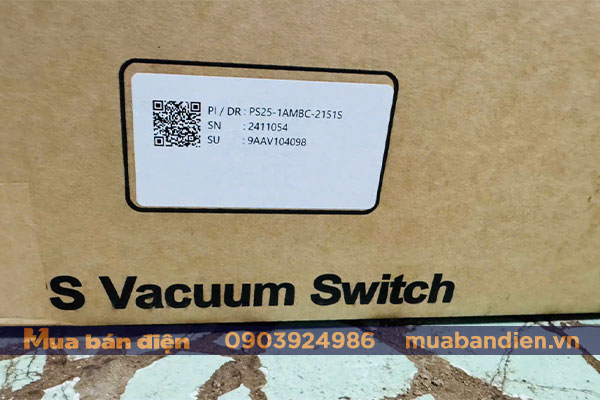

- Thử nghiệm điện áp tăng cao tần số 50 Hz: theo quy định, với các máy cắt chân không ≤35 kV (như PS25), cần thực hiện sau 3 năm.
- Đo điện trở tiếp xúc: tại các tiếp điểm chính của switch, dùng ampe kế/loka để đánh giá độ dẫn.
C. Thử nghiệm khí hậu – cơ lý (theo TCVN 13724‑2 / IEC 61439‑2)
Dao cắt tụ 15/27kV và bộ điều khiển được lắp đặt trên trụ điện, ngoài trời do đó cần thực hiện các kiểm tra phù hợp với điều kiện lắp đặt.
- Chu kỳ nhiệt: 50 chu kỳ lạnh/nóng (–25 °C → +60 °C) với tốc độ thay đổi ~1 K/min. Sau đó nghỉ 3 giờ tại 25 ±5 °C.
- Thử nghiệm khí hậu: theo IEC 60947‑1 Appendix Q; sau kiểm tra ngoại quan, thử điện môi, mở/đóng cơ khí ít nhất 5 lần.
- Thử cơ khí: mở/đóng dao cắt ít nhất 5 lần (trong phòng lab/ngoài trời) xác nhận trơn tru.
D. Thử nghiệm chức năng và điều khiển dao cắt tụ bù
Test đóng/mở switch:
- Cấp nguồn điều khiển theo bộ điều khiển đóng cắt tụ bù trung thế CQ900 (120/240 VAC/DC).
- Thực hiện mở/đóng theo nút tay + qua relay auto, đo < 100 ms cho thời gian phản hồi.
Kiểm tra tín hiệu CT/LPCS: đo điện áp ngõ ra của CT hoặc LPCS, kiểm tra đúng tỷ số như 1 V/60 A, đảm bảo không có phát sai số.
Kiểm tra relay điều khiển tự động:
- Các thông số điện áp, dòng, cosφ, thời gian, nhiệt độ được ký hợp đồng kiểm tra.
- Test tín hiệu mất nguồn giữa chu trình đóng/ngắt – đảm bảo không trap lại trạng thái nguy hiểm.
E. Kiểm định định kỳ EVN và ghi nhãn
Chu kỳ kiểm định EVN:
- Kiểm định lần đầu trước khi vận hành.
- Kiểm định định kỳ: mỗi 3 năm cho switch, CT, LPCS, thử nghiệm điện áp tăng cao hoặc đo dòng rò tùy loại; liên quan đến hệ thống tiếp địa.
Công tác ghi nhận và dán tem kiểm định tuân thủ quy định, nếu đạt đủ tiêu chuẩn mới cấp chứng nhận; nếu không, phải khắc phục rồi kiểm tra lại.
F. Báo cáo và lưu trữ
Ghi phiếu kết quả thí nghiệm bao gồm:
- Các thông số đo điện trở cách điện, điện trở tiếp xúc, thời gian đóng/mở, tín hiệu CT/LPCS.
- Kế hoạch kiểm định tiếp theo.
- Các khuyết điểm (nếu có) và biện pháp khắc phục.
Yêu cầu lưu trữ theo hồ sơ EVN để phục vụ đánh giá chất lượng và bảo trì dự đoán.
| Hạng mục | Yêu cầu chính | Tài liệu liên quan |
|---|---|---|
| Ngoại quan và tiếp địa | Phồng, nứt, nối đất < 4 Ω | TN/QT-26 EVN, TCCS‑12 |
| Điện trở cách điện | > 1 000 MΩ (2,5–5 kV) | TN/QT-26 |
| Điện áp tần số 50 Hz sau 3 năm | Thiết bị ≤35 kV | EVN quy định kiểm định |
| Điện trở tiếp xúc | Ghi bằng ampe kế | EVN |
| Chu kỳ nhiệt và khí hậu | –25 °C→+60 °C • 5× mở/đóng | TCVN 13724-2 / IEC 61439‑2 |
| Thử nghiệm đóng/mở chức năng | < 100 ms; đúng tín hiệu, relay auto/manual, mất nguồn | PS25 manual, tài liệu CQ900 |
| CT/LPCS và tín hiệu relay auto | Tỷ số, độ chính xác, bảo vệ chống hunt | TN/QT-26 |
| Ghi kết quả và tem kiểm định | Ghi phiếu + tem, lưu hồ sơ theo EVN | EVN |
