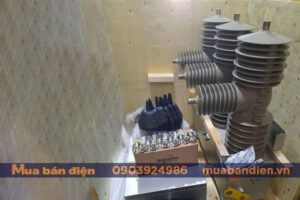

Máy cắt Recloser Schneider E38kV Scada là bộ thiết bị tự đóng lại 3 pha sử dụng tủ điều khiển ADVC. Sản phẩm Recloser tự đóng lại giải trừ sự cố thoáng qua lắp đặt cho lưới điện trung thế cấp điện áp 38kV (35kV, 36kV, 38kV). Khả năng bảo vệ, ghi dữ liệu và liên lạc nâng cao được thực hiện nhờ công nghệ được đặt trong Bộ điều khiển ADVC.

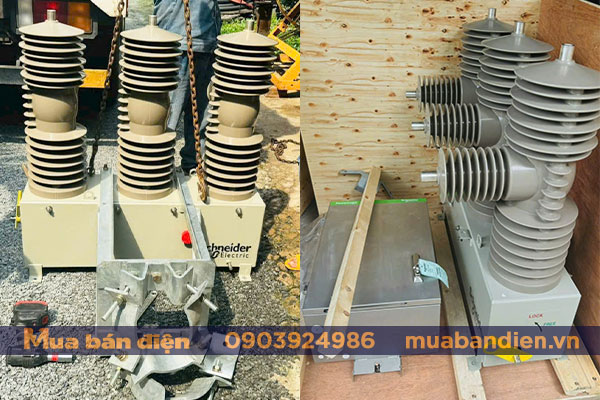

Thiết bị đóng cắt Schneider E38 Recloser

Bộ ngắt mạch 3 pha Recloser Schneider Electric được bao bọc trong lớp vỏ bằng thép không gỉ. Vị trí tiếp xúc của thiết bị đóng cắt được nhận biết bằng bộ chỉ thị bên ngoài, dễ quan sát. Ngoài ra, còn có sẵn vị trí đóng cắt Recloser thủ công bằng sào thao tác.

Vận hành đóng cắt:

• Máy cắt được vận hành bởi một bộ truyền động từ tính tạo ra hành động đóng và mở.
• Chuyển mạch xảy ra khi một xung điều khiển được gửi qua bộ truyền động đóng/mở từ các tụ điện lưu trữ trong tủ điều khiển ADVC.
• Khi đóng lại, công tắc được chốt bằng từ tính. Thanh đẩy lò xo cung cấp liên lạc tải trên các bộ ngắt.

Phụ kiện cấp kèm: Recloser được cung cấp kèm thân đồng hoặc kẹp cáp tùy chọn đầu nối.

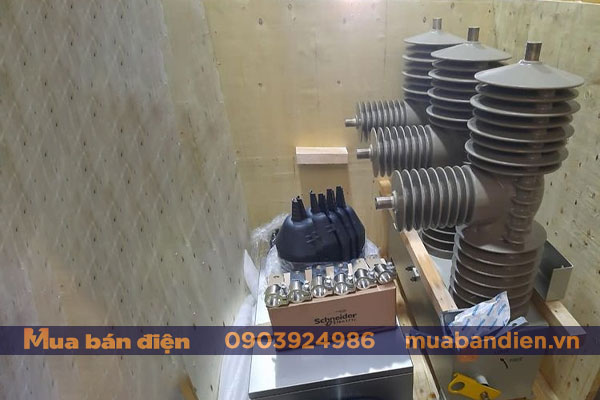

Cấu tạo Recloser E38 Schneider:

1. Đầu cực phía X.
2. Đầu cực phía I.
3. Biến dòng.
4. Bộ phân áp điện trở.
5. Giá đỡ van chống sét.
6. Vòng cắt bằng tay.
7. Chỉ thị Đóng/Cắt.
8. Đầu tiếp địa.
9. Cáp điều khiển.
10. Vỏ thép không gỉ.
11. Sứ xuyên epoxy.
12. Buồng ngắt chân không.
13. Nắp chụp đầu cực.

Tài liệu Recloser Schneider:  Recloser Schneider Catalogue U27 Hướng dẫn cài đặt sử dụng Recloser Schneider U27

Tủ điều khiển Recloser Schneider E38

Dòng sản phẩm Recloser trung thế chính hãng Schneider được điều khiển và giám sát bởi tủ điều khiển ADVC. Tủ điều khiển Auto-Recloser Schneider với Giao diện vận hành (O.I.) giám sát bộ ngắt mạch, khả năng bảo vệ. Bên cạnh đó, tủ điều khiển Schneider Recloser ADVC còn cung cấp chức năng đo lường, điều khiển và truyền thông.

• Kết nối: Tủ ADVC giao tiếp với Recloser 38kV thông qua cáp điều khiển và kết nối với Mô-đun đầu vào cáp chuyển mạch (SCEM) ở đáy thông qua một vị trí phích cắm/ổ cắm trên cả bộ ADVC và Recloser.
• Nguồn điện xoay chiều: Cần có nguồn điện xoay chiều 115/230 V để cấp nguồn cho bộ điều khiển. Máy biến điện áp có thể được cung cấp.
• Lắp đặt: Tủ điều khiển ADVC Schneider được thiết kế đặc biệt cho hoạt động gắn trên cột ngoài trời. Tủ ADVC thường được gắn ở vị trí thấp để nhân viên vận hành dễ dàng tiếp cận.

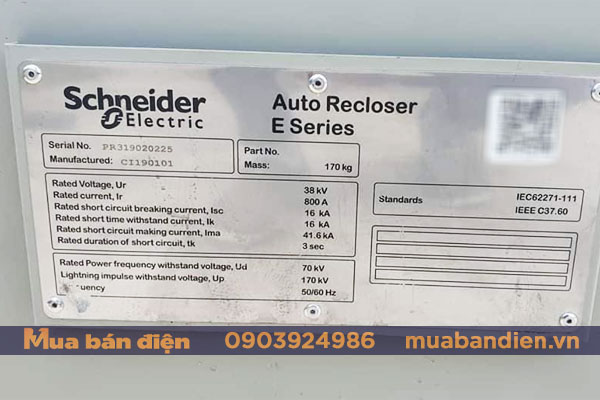

Thông số kỹ thuật Auto-Relcoser Schneider Nulec E38

Dòng sản phẩm U27	27kV 12.5kA
THÔNG SỐ CHÍNH
Điện áp định mức tối đa	27kV
Dòng điện liên tục định mức	630A
Khả năng cắt dòng ngắn mạch (rms)	12.5kA/s
Khả năng cắt dòng ngắn mạchi (Đỉnh)	31.5kA
Thời gian hoạt động của nguồn điện (Đóng/Mở)	0.1/0.05 s
Số lần vận hành cơ khí	10000 lần
Dòng ngắn mạch	12.5kA
KHẢ NĂNG CẮT
Dòng điện hoạt động	630A
Khả năng cắt	12.5kA
MỨC CHỊU ĐỰNG XUNG SÉT
Pha-Đất	125kV
Điện áp đánh thủng	125kV
ĐIỆN ÁP CHỊU ĐỰNG TẦN SỐ CÔNG NGHIỆP
Pha-Đất	60kV
Điện áp đánh thủng	60kV
MÔI TRƯỜNG LẮP ĐẶT
Nhiệt độ môi trường (°C)	-40-50
Nhiệt độ môi trường (°F)	-40-122
Bức xạ (tối đa)	1.1kW/m²
Độ ẩm	0-100%
Độ cao mét (tối đa)	3000
Độ cao feet (tối đa)	9840
TRỌNG LƯỢNG
Cầu dao tự động có giá đỡ cực (kg/lbs)	146/322
Tủ điều khiển có cáp điều khiển (kg/lbs)	41/90
Tổng trọng lượng của thùng (kg/lbs)	263/580
KÍCH THƯỚC
Chiều rộng (mm/in.)	960/37.8
Độ sâu (mm/in.)	1020/40.2
Chiều cao (mm/in.)	1160/45.7

Recloser Nulec Schneider xuất xứ Indonesia – nhập khẩu chính hãng và cung cấp cho dự án với giá cạnh tranh. Để được tư vấn chi tiết hơn và báo giá máy cắt Recloser Schneider E38, quý khách có thể liên hệ thông tin dưới đây:
