Máy Cắt Tụ Bù Trung Thế 1 Pha ABB PS

Máy Cắt Tụ Bù Trung Thế 1 Pha ABB PS

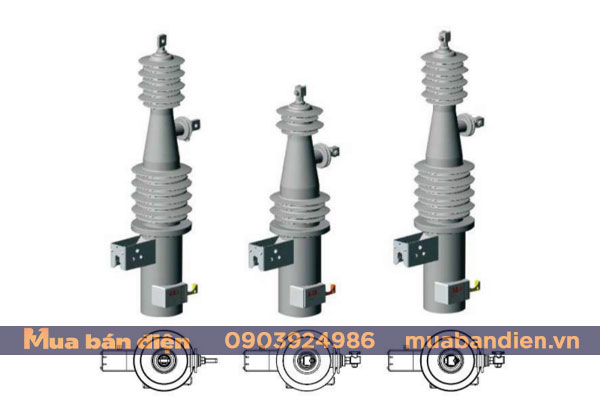

Dòng sản phẩm máy cắt tụ bù trung thế 1 pha ABB PS thuộc nhóm dao đóng cắt tụ bù điện môi rắn, vận hành bằng điện, phù hợp để sử dụng trong các hệ thống phân phối.

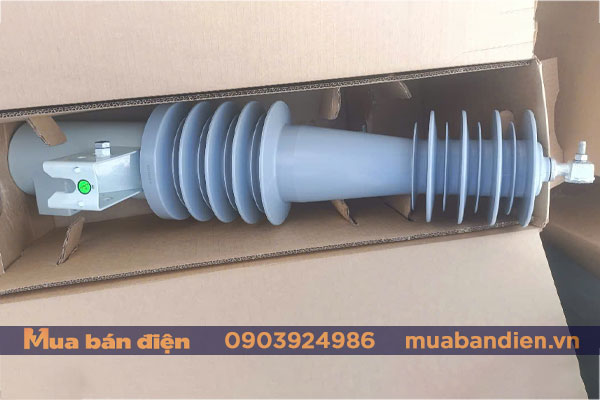

Mỗi dao đóng cắt tụ bù đơn pha ABB PS gồm có:

• 01 dao đóng cắt tụ bù đơn cực với lẫy đóng cắt cơ khí (các lệnh đóng cắt được thực hiện riêng rẽ khi vận hành) hoặc lẫy đóng cắt điện (quá trình đóng được thực hiện bằng lệnh đóng, lệnh cắt sẽ tự động thực hiện khi xóa lệnh đóng) tùy thuộc vào model đặt hàng.
• 01 bộ chỉ báo vị trí cơ học báo hiệu OPEN / CLOSED và có chức năng như một cần để ngắt thủ công bộ chuyển mạch.
• Các kiểu điện áp điều khiển khác nhau.
• Các tiếp điểm dao đóng cắt tụ bù giới hạn phụ (chỉ báo vị trí chuyển mạch).

Xem thêm: Catalog máy cắt tụ bù ABB Hitachi Energy  XEM ONLINE   TẢI XUỐNG

Đặc tính sản phẩm dao cắt tụ bù loại PS hãng ABB

Buồng đóng cắt chân không:

Dao đóng cắt tụ bù trung thế sử dụng công nghệ chân không đã được chứng minh của ABB, được thiết kế cho mục đích chuyên dụng là chuyển mạch các tải là các tụ điện.

Cuộn dây điện từ:

• Thiết kế của thiết bị đóng cắt tụ bù PS ứng dụng cơ chế cuộn dây điện từ tác động nhanh với đặc trưng lực hành trình lý tưởng để chuyển mạch trong chân không.
• Cơ chế cuộn dây điện từ cũng giúp thiết kế giảm được số lượng linh kiện trong thiết kế và tần suất bảo trì.

Cách điện:

• Dao đóng cắt tụ bù ABB có một bầu cách điện làm bằng nhựa epoxy cycloalaphatic kỵ nước (HCEP).
• Bầu cách điện chống được nứt, vỡ và có các đặc tính cách điện tương tự như các silicone.

Điều này giúp làm giảm độ ẩm bề mặt, cho độ tin cậy cao hơn và cải thiện được tuổi thọ. Sản phẩm cũng chịu được tia tử ngoại và các đặc tính rão cao đảm bảo cho sản phẩm phù hợp trong các môi trường bị nhiễm bẩn nặng.

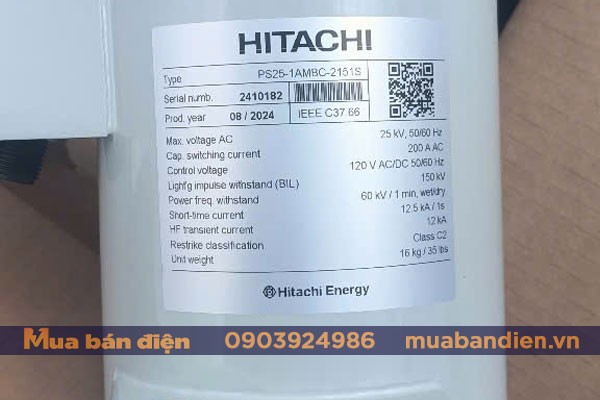

Thông số kỹ thuật thiết bị đóng cắt tụ phù 1 pha ABB PS

Các dao đóng cắt tụ bù PS đáp ứng các tiêu chuẩn sau đây:

• ANSI C37.66 (1969).
• Định mức phóng lại Cấp 2 (theo IEEE 37.66).

Có chứng nhận thử mẫu từ một phòng thí nghiệm độc lập theo yêu cầu.

Thông số điện		PS15	PS17	PS25
Điện áp định mức tối đa
Các dải tụ điện không nối đất, đường dây với đường dây	kV rms	15,5	17,5	25.0
Các dải tụ điện nối đất, đường dây với đường dây	kV rms	27	30	43
Điện áp xung chịu đựng		(200A)      (400A)		(Biên dạng thấp)   (Cố định)
Đường dây với đất	kV BIL	125      125	150	125         150
Tiếp điểm mở	kV BIL	125      95	125	125         125
Điện áp chịu đựng 60Hz
Khô, 1,0 phút	kV	50	60	60
Ướt, 10 giây	kV	40	50	60
Dòng điện liên tục (50/60Hz)	A	200 400	400	200
Dòng chuyển mạch điện dung	A	200 400	400	200
Dòng ngắt tài	A	5000	5000	5000
Dòng ngắn hạn Đối xứng (1,0 giây)	A	4500      5000	5000	4500         4500
Tần số cao đình
Dòng tiếp mạch chuyển tiếp	A	12000	15000	12000
Tần số xung kích chuyển tiếp	Hz	3000      6000	6000	6000
Khoảng điện áp vận hành
48V DC	VDC	42….56	42….56*	42….56*
120V AC (50/60Hz)	VAC	90….130	90….130	90….130
120V DC	VDC	90….130	90….130	90….130
240V AC (50/60Hz)	VAC	205…265	205…265	205…265
Cường độ dòng danh định (bao gồm chuyển mạch)**	A	10	10	10
Dòng duy trì danh định – chỉ duy trì bằng điện	mA	100	100	100
Thời gian Mở / Đóng danh định	mili giây	100	100	100
Thời gian mở danh định – cái chốt bằng điện	mili giây	300	300	300
Chiều dài dòng rò
Đầu cuối với đầu cuối	mm	518	805	518         805
	inch	20,4	31,7	20,4         31,7
Đầu cuối với đất	mm	498	757	498         757
	inch	19,2	29,8	19,2          29,8

* Khoảng điện áp mở rộng với bộ nguồn kèm theo của ABB.

** Cường độ dòng điện danh định của các dao đóng cắt tụ bù 48V DC 25A.

Tổng quan		PS15	PS17	PS25
Khối lượng	kg	13	16	13      16
	lbs	28	35	28       35
Khoảng nhiệt độ vận hành	°C	-40 đến +65	-40 đến +65	-40 đến +65
	°F	-40 đến +149	-40 đến +149	-40 đến +149
Độ bền cơ học (số lượng thao tác đóng – mở)		50.000+	50.000+	50.000+
Các yêu cầu đấu dây điều khiển
Số lượng chân		5 hoặc 7	5 hoặc 7	5 hoặc 7
Kích cỡ dây	mm²	1,5 đến 2,5	1,5 đến 2,5	1,5 đến 2,5

Có các giấy chứng nhận thử mẫu tử các cơ sở thí nghiệm độc lập theo yêu cầu.

Phụ kiện / Tùy chọn:

• Đầu cắm đực bảy chân (cả tiếp điểm phụ NO và NC): Bộ phản kháng xung kích giới hạn dòng
• Bộ điều khiển hệ số công suất – CQ900L và CQ900R của ABB: Bộ nguồn Từ xa / Thấp
• Cáp kết nối (bao gồm các bộ nối): Nắp bảo vệ côn trùng.
• Hộp đấu dây.

Vận hành thiết bị đóng cắt tụ điện trung thế PS ABB

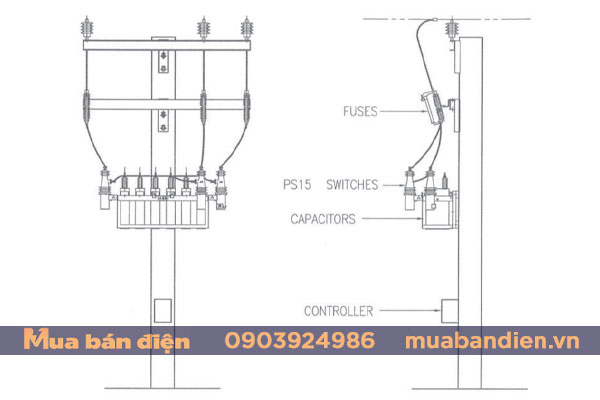

Lắp đặt dao cắt tụ:

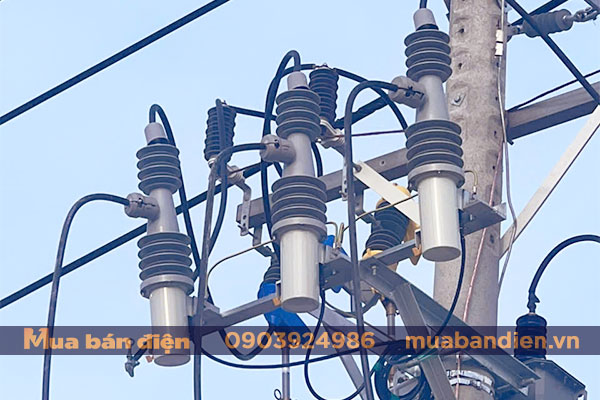

Các loại dao cắt tụ 15/27kV và bộ điều khiển được lắp đặt trên trụ điện, ngoài trời dùng để vận hành đóng cắt có tải các dàn tụ bù điện trung áp.

Dao đóng cắt tụ bù PS ABB phù hợp với nhiều loại ứng dụng bao gồm các dải tụ điện lắp cực và các dải tụ điện bọc kim loại. Đây là một thiết bị ngoài trời nhưng có thể ứng dụng để lắp đặt trong nhà.

Bảo vệ dao cắt tụ:

Trong việc ứng dụng thực tế, khuyến cáo phải bảo vệ dao đóng cắt tụ bù khỏi các điều kiện ngắn mạch. Các cầu chì và máy cắt thường được sử dụng phổ biến cho mục đích này. Chẳng hạn, trên các trụ lắp đặt ngăn tụ, cầu chì tự rơi được lắp phía trước để bảo vệ trong điều kiện ngắn mạch.

Điều khiển dao cắt tụ:

Các dao đóng cắt tụ bù trung áp có thể chuyển mạch bằng nhiều cách điều khiển khác nhau.

• Điều khiển thủ công (chẳng hạn: các nút ấn điện) là dạng cơ bản nhất.
• Điều khiển tự động với bộ điều khiển đóng cắt tụ bù trung thế sử dụng hệ số thời gian, nhiệt độ, điện áp, dòng điện, VAR, công suất hoặc sử dụng kết hợp các đại lượng trên.

Các dao đóng cắt tụ bù cần một xung điều khiển với độ dài chỉ 200 mili giây để kích hoạt cơ chế solenoid và MỞ / ĐÓNG bộ chuyển mạch.

ABB có thể cung cấp giải pháp lắp trụ hoàn chỉnh thông qua việc tích hợp dòng sản phẩm ngoài trời của hãng. Để biết thêm chi tiết về các loại Tụ bù ABB, Tủ điều khiển tụ bù CQ900 của hãng ABB,… Hãy liên hệ thông tin dưới dây để biết thêm thông tin về các sản phẩm và giải pháp liên quan.
