Hợp bộ đo lường MOF 35kV EMIC CPT35

Hợp bộ đo lường MOF 35kV EMIC CPT35

Nếu bạn đang quan tâm đến hợp bộ đo lường MOF 35kV EMIC CPT35 hay các thông tin chính về biến dòng, biến áp đo lường kết hợp Emic CPT35. Đừng bỏ qua bài viết bên dưới !



Thông số kỹ thuật hợp bộ đo lường MOF 35kV EMIC CPT35

Cập nhật thông số kỹ thuật CPT35 35KV Emic:

• Loại: CPT35
• Số pha: 1 pha
• Điện áp cao nhất: 40.5KV
• Dòng điện định mức: 1A – 600A
• Thương hiệu: Emic
• Xuất xứ: Việt Nam

Thông số	Giá trị
Điện áp cao nhất cho thiết bị (Highest voltage for equipment)	40.5 kV
Mức cách điện (Rated insulation level)	80/190 kV
Số pha (Number of Phase)	1
Dòng điện nhiệt liên tục danh định (Continuous thermal current)	1.2×In
Hệ số điện áp danh định (Voltage factor)	1.9×Un/8h
Dòng điện ngắn hạn danh định (Ith) (Rated short-time thermal current)	80In/1s; 25kA/1s
Dòng điện danh định (In) (Rated current)	1 – 600 A
Phụ tải / Cấp chính xác (Burdens / Accuracy class)	(10 – 30VA)\×1CT/0.5, (10 – 30VA)\×1PT/0.5–3P

Giá bán hợp bộ đo lường MOF Emic CPT35 35kV: Liên hệ

Để được tư vấn và xem thêm về catalogue biến dòng, biến áp đo lường kết hợp CPT35 35KV Emic chính hãng, quý khách có thể liên hệ:

Thông tin chung về hợp bộ đo lường MOF 35KV CPT35 Emic

Hợp bộ đo lường MOF 35KV CPT35 Emic hay còn được biết đến với tên gọi biến dòng đo lường, biến áp đo lường kết hợp ngoài trời ngâm dầu CPT35-1ZHxODx-1P ( tên tiếng anh Outdoor oil-immersed combined Transformers CPT35-1ZHxODx-1P) là thiết bị ngâm dầu cách điện, được lắp đặt trong các trạm điện trung áp kiểu treo hoặc trong nhà. Với thiết kế tiên tiến, sản phẩm đáp ứng tốt các tiêu chuẩn kỹ thuật, vận hành ổn định trong điều kiện môi trường và thời tiết khắc nghiệt, như nhiệt độ cao, độ ẩm lớn, bụi bẩn và nhiễu điện từ.

Thiết bị này kết hợp giữa biến dòng và biến áp một pha, giúp tiết kiệm không gian lắp đặt và tối ưu hệ thống đo lường, bảo vệ cho trạm điện. Để đảm bảo an toàn, mạch thử cấp của máy biến dòng phải luôn được nối đất trực tiếp hoặc qua điện trở. Cuộn thứ cấp của biến áp cũng phải nối đất để tránh sự cố trong quá trình vận hành.

CPT35-12HxODx-1P được thiết kế nhỏ gọn, dễ thay thế và bảo trì, thuận tiện cho việc lắp đặt trong các hệ thống trạm biến áp trung áp.

Sản phẩm có thể lắp đặt trực tiếp trên một bệ đỡ hoặc bồn bulông bắt vào bệ móng trạm điện. Cấu trúc của thiết bị đảm bảo khả năng đấu nối an toàn với các đầu cáp trung thế và dễ dàng bảo trì.

GELEX ELECTRIC khuyến cáo sử dụng thêm thiết bị “vệ tinh giám sát” để hỗ trợ giám sát tình trạng thiết bị, cảnh báo sớm các dấu hiệu bất thường như quá nhiệt, rò rỉ dầu… từ đó nâng cao độ an toàn và hiệu quả vận hành hệ thống điện.

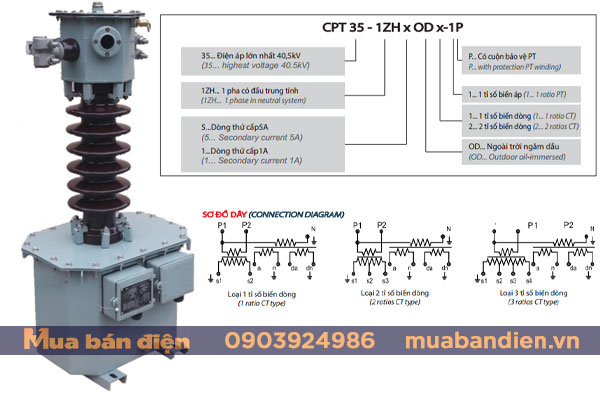

Giải mã ký hiệu CPT35-1ZHxODx-1P – Bộ đo đếm trung thế MOF

Giải mã ký hiệu CPT35-1ZHxODx-1P – bộ đo đếm trung thế MOF theo thứ tự từ trái qua phải:

35: Điện áp lớn nhất 40,5kV

1ZH: 1 pha có đầu trung tính

5: Dòng thứ cấp5A

1: Dòng thứ cấp1A

P: Có cuộn bảo vệ PT

OD: Ngoài trời ngâm dầu

1: 1 tỉ số biến dòng

2: 2 tỉ số biến dòng

1: 1 tỉ số biến áp

Đặc tính kỹ thuật hợp bộ đo lường ngoài trời MOF CPT35 35KV Emic

Cấp điện áp: 35kV (35–40,5kV)

Dòng điện sơ cấp định mức: 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500A…

Dòng điện thứ cấp định mức: 5A; 1A

Điện áp sơ cấp định mức: 35.000V/√3; 38.500V/√3

Điện áp thứ cấp định mức: 100/√3V; 110/√3V; 100V; 110V

Tần số định mức: 50Hz

Tiêu chuẩn sản xuất: IEC 61869-4; TCVN 11845-4

Nhiệt độ môi trường: từ -5°C đến +45°C, nhiệt độ trung bình ngày không vượt quá 35°C

Độ cao lắp đặt: ≤1500m

Độ ẩm tương đối: 100%

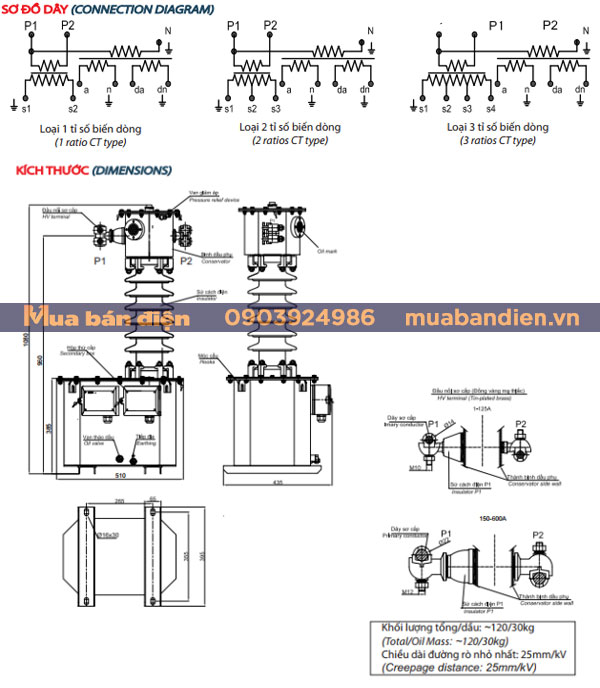

Cập nhật bản vẽ kích thước và sơ đồ đấu dây hợp bộ MOF Emic CPT35 35KV

Tham khảo bản vẽ kích thước và sơ đồ đấu dây hợp bộ MOF Emic CPT35 35KV:



Cung cấp thiết bị hợp bộ ngoài trời 35KV CPT35 Emic chính hãng giá tốt SLL

Chúng tôi cung cấp máy biến dòng hợp bộ ngoài trời 35KV CPT35 Emic chính hãng với mức giá tốt nhất thị trường. Chúng tôi mang đến sản phẩm MOF Emic chất lượng cao, đáp ứng mọi nhu cầu của khách hàng. Liên hệ ngay cho chúng tôi để nhận tư vấn và hỗ trợ tận tâm từ đội ngũ chuyên nghiệp.
