Hợp bộ đo lường MOF 24kV EMIC CPT22
Nếu bạn đang quan tâm đến hợp bộ đo lường MOF 24kV EMIC CPT22 hay các thông tin chính về biến dòng, biến áp đo lường kết hợp Emic CPT24. Đừng bỏ qua bài viết bên dưới !
Thông số kỹ thuật hợp bộ đo lường MOF 24kV EMIC CPT22
Cập nhật thông số kỹ thuật CPT22 24KV Emic:
- Loại: CPT22
- Số pha: 3 pha
- Điện áp cao nhất: 24KV
- Dòng điện định mức: 1A – 600A
- Thương hiệu: Emic
- Xuất xứ: Việt Nam
Thông số | Giá trị |
Điện áp cao nhất cho thiết bị (Highest voltage for equipment) |
12, 17.5, 24kV |
Mức cách điện (Rated insulation level) |
28/75; 38/95; 50/125 kV |
Số pha (Number of Phase) |
3 |
Dòng điện nhiệt liên tục danh định (Continuous thermal current) |
1.2×In |
Hệ số điện áp danh định (Voltage factor) |
1.5xUn/30s; 1.9xUn/30s; 1.9xUn/8h |
Dòng điện ngắn hạn danh định (Ith) (Rated short-time thermal current) |
80In/1s; 25kA/1s |
Dòng điện danh định (In) (Rated current) |
1 – 600 A |
Phụ tải / Cấp chính xác (Burdens / Accuracy class) |
1.5xUn/30s; 1.9xUn/30s; 1.9xUn/8h |
Giá bán hợp bộ đo lường MOF Emic CPT22 24kV: Liên hệ
Để được tư vấn và xem thêm về catalogue biến dòng, biến áp đo lường kết hợp CPT22 24KV Emic chính hãng, quý khách có thể liên hệ:
- HOTLINE: 0903 924 986 (bấm vào số để gọi)
- ZALO: 0903 924 986 (bấm vào số để kết nối)

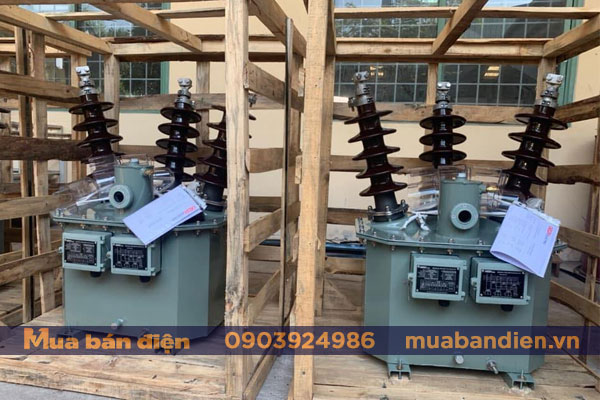

Thông tin chung về hợp bộ đo lường MOF 24KV CPT22 Emic
Hợp bộ đo lường MOF 24KV CPT22 Emic hay còn được biết đến với tên gọi biến dòng đo lường, biến áp đo lường kết hợp ngoài trời ngâm dầu CPT22-3ZHxODx-1 ( tên tiếng anh Outdoor oil-immersed combined Transformers CPTx-3ZHxODx-1) có điện áp đánh thủng cao, có tính chất cơ và điện tốt, sản phẩm được thiết kế kiểu kín, thể tích của lớp đệm khí đủ cho dầu giãn nở được khi thể tích dầu thay đổi do nhiệt độ của máy và môi trường, phù hợp với điều kiện thời tiết nhiệt đới hóa và môi trường ô nhiễm nặng.
Biến dòng đo lường, biến áp đo lường kết hợp 3 pha gồm ba máy biến dòng đo lường và ba máy biến áp đo lường trong một vỏ máy. Để phòng ngừa nguy hiểm, mạch thứ cấp của
Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch. Một đầu nối của cuộn thứ cấp phải được nối đất trong suốt quá trình vận hành.
CPTx-3ZHxODx-1 được thiết kế một hay hai tỉ số, có thể thay đổi tỉ số bằng cách đổi nối phía thứ cấp.
CPTx-3ZHxODx-1 có thể lắp đặt được ở mọi vị trí bởi bốn bulông bắt vào bốn lỗ trên đế.
Các đầu ra của máy biến dòng đo lường, biến áp đo lường kết hợp liền với thân máy được bảo vệ bằng hộp đấu dây có nắp che và vít kẹp chì
Giải mã ký hiệu CPT22-3ZHxODx-1 – Bộ đo đếm trung thế MOF
Giải mã ký hiệu CPT22-3ZHxODx-1 – bộ đo đếm trung thế MOF theo thứ tự từ trái qua phải:
22: Điện áp lớn nhất 24kV
3ZH: 3 pha có đầu trung tính
5: Dòng thứ cấp5A
1: Dòng thứ cấp1A
OD: Ngoài trời ngâm dầu
1: 1 tỉ số biến dòng
2: 2 tỉ số biến dòng
1: 1 tỉ số biến áp
Đặc tính kỹ thuật hợp bộ đo lường ngoài trời CPT22 24KV Emic
Các cấp điện áp… 10kV (10-12kV); 15kV; 22kV(22- 24kV)
Dòng điện sơ cấp định mức…5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500A;…
Dòng điện thứ cấp định mức…5A; 1A
Điện áp sơ cấp định mức… 10000:√3; 10500:√3; 15000:√3; 22000:√3V; 23000:√3V…
Điện áp thứ cấp định mức… 100; 110; 120; 100:√3;110:√3; 100:3; 110:3 V.
Tần số định mức…50Hz
Máy biến dòng được thiết kế và sản xuất theo tiêu chuẩn IEC 61869-4; TCVN 11845-4…
Cập nhật bản vẽ kích thước và sơ đồ đấu dây hợp bộ MOF Emic CPT22 24KV
Tham khảo bản vẽ kích thước và sơ đồ đấu dây hợp bộ MOF Emic CPT35 35KV:

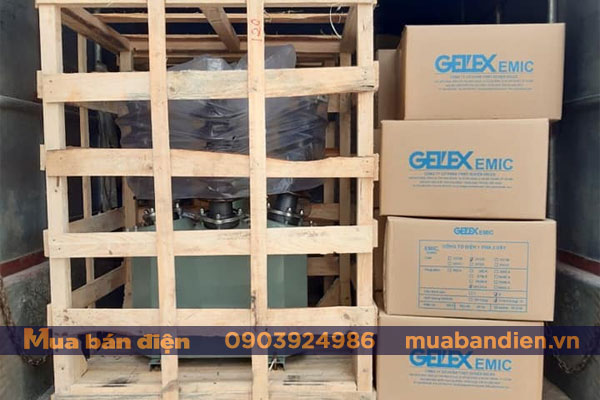

Cung cấp thiết bị hợp bộ ngoài trời 24KV CPT2 Emic chính hãng giá tốt SLL
Chúng tôi cung cấp máy biến dòng hợp bộ ngoài trời 24KV CPT22 Emic chính hãng với mức giá tốt nhất thị trường. Chúng tôi mang đến sản phẩm MOF Emic chất lượng cao, đáp ứng mọi nhu cầu của khách hàng. Liên hệ ngay cho chúng tôi để nhận tư vấn và hỗ trợ tận tâm từ đội ngũ chuyên nghiệp.
