Dao Đóng Cắt Tụ Bù Trung Thế

Dao Đóng Cắt Tụ Bù Trung Thế

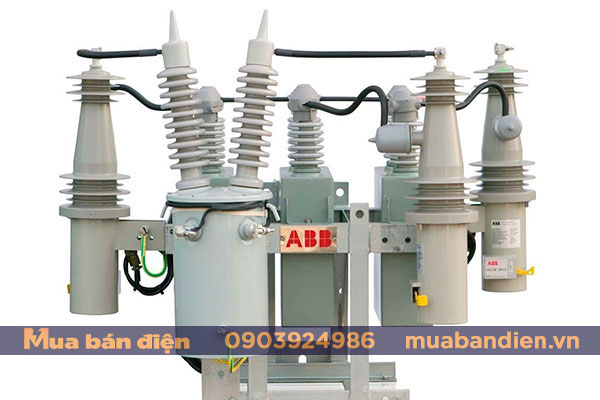

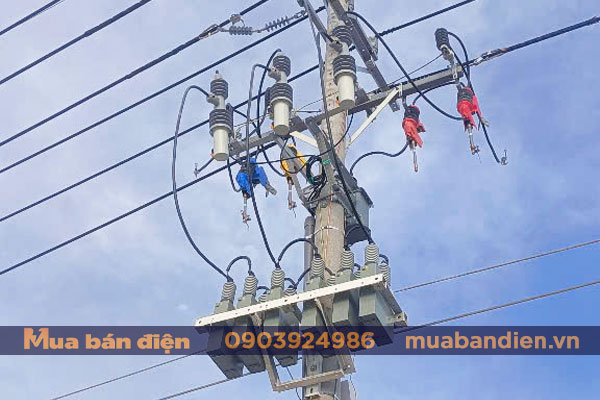

Dao đóng cắt tụ bù trung thế được thiết kế để lắp đặt trên trụ, vận hành ngoài trời. Chức năng chính của thiết bị là đóng/ngắt mạch điện của các tụ bù trong hệ thống điện, giúp kiểm soát việc bù công suất phản kháng và đảm bảo hệ số công suất phù hợp.

Đặc tính chung của dao cắt tụ bù trung áp

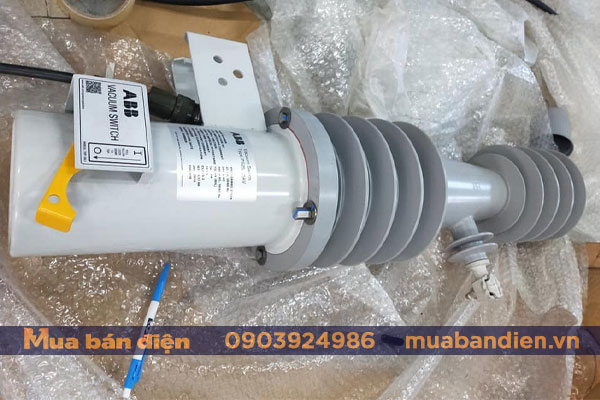

• Sử dụng máy cắt chân không, môi trường cách điện SF6 hay cách điện khô (solid insulation).
• Phần đầu nối dạng bu lông mắt (eyebolts) có thể nối với dây đồng 50 mm2.
• Có thể thao tác bằng cả hai cách tùy thuộc vào người sử dụng: Bằng tay hoặc tự động (thông qua mô tơ truyền động).
• Trạng thái đóng/cắt có thể thấy được từ mặt đất.

Thông số kỹ thuật máy cắt tụ bù trung thế

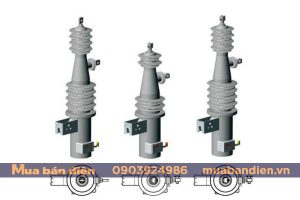

• Loại: 1 pha hoặc 3 pha.
• Điện áp định mức pha-pha: 22(24) kV.
• Tần số định mức: 50 Hz.
• Dòng điện điện dung định mức: 200A.
• Khả năng cắt dòng điện điện dung: 200A.
• Điện áp vận hành mô tơ truyền động: 120 Vac ±10% hay 240 Vac ±10%. Giá trị điện áp này phải phù hợp với điện áp thứ cấp của biến điện áp và điện áp cung cấp cho bộ điều khiển dao đóng cắt tụ bù.
• Độ bền điện áp xung tối thiểu: 125kV.
• Độ bền điện áp tần số công nghiệp tối thiểu: 50 kV/1 phút.
• Khoảng cách rò tối thiểu: 25 mm/kV.
• Dòng điện ổn định nhiệt tối thiểu (trị hiệu dụng): 12 kA/1s.
• Dòng điện đóng ngắn mạch đối xứng (symmetrical making current RMS) tối thiểu: 20kA.
