Bộ Xà Đỡ Dao Cắt Tụ Bù Trung Thế

Bộ Xà Đỡ Dao Cắt Tụ Bù Trung ThếBộ xà đỡ dao cắt tụ bù trung thế là vật tưchuyên dụng, được sử dụng để lắp đặt các dao cắt phục vụ cho hệ thống đóng/cắt tụ bù trong các trạm trung thế.

Bộ đà – xà – thanh chống được thiết kế để tương thích với Dao đóng cắt tụ bù trung thế dòng PS15, PS17, PS25của ABB Hitachi và dao cắt tụ bù 1 pha UltraVAC của Hubbell, đảm bảo hoạt động an toàn, ổn định, đáp ứng các tiêu chuẩn kỹ thuật của hệ thống điện trung thế.

Ứng dụng chính:

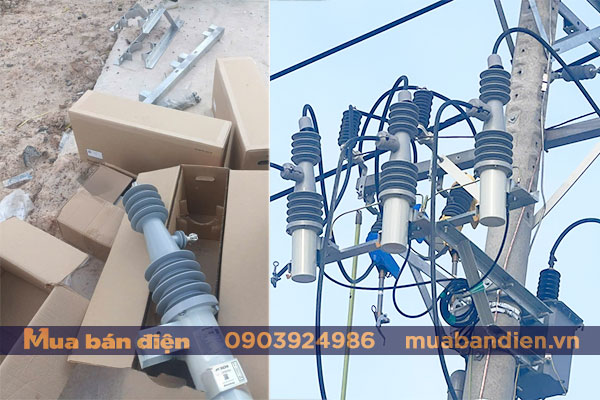

• Giá treo dao cắt tụ bù 1 pha UltraVAC-20 Trinetics hãng Hubbell.
• Giá treo máy cắt tụ bù trung thế 1 pha ABB PS.

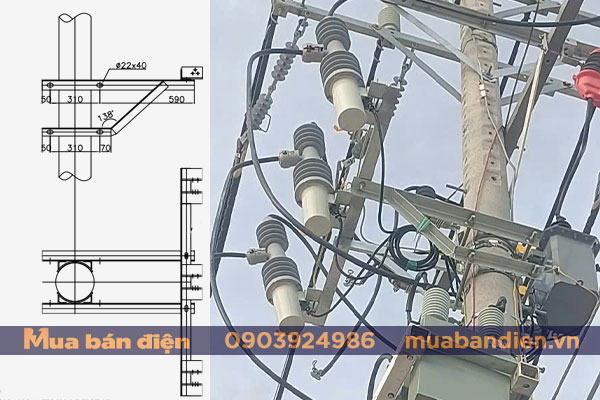

Cấu tạo bộ giá treo máy cắt tụ bù trung thế

Bộ xà đỡ dao cắt tụ bù trung thế bao gồm các chi tiết:

1. Đà composite L75x75x6 dài 2m40.
2. Thanh chống composite 40×10 dài 920 mm.
3. Bu lông vẹn ren 2 đầu Ø 16×250.
4. Bu lông ren suốt Ø 16×250.
5. Bộ tháp đầu trụ sắt U-2m.

Thông số kỹ thuật bộ xà đỡ dao cắt tụ bù trung thế

Thông số	Giá trị
Điện áp định mức	12kV / 24kV
Dòng điện định mức	400A – 630A (tuỳ thiết kế)
Cấp cách điện	28kV (đối với 12kV) hoặc 50kV (đối với 24kV)
Vật liệu xà	Thép mạ kẽm nhúng nóng hoặc thép sơn tĩnh điện
Kết cấu dao cắt	Dao cắt 1 pha hoặc 3 pha, lắp rời hoặc lắp chung khung
Tiêu chuẩn áp dụng	Các tiêu chuẩn điện lực hiện hành
