ZALO TƯ VẤN BÁO GIÁBộ Điều Khiển Đóng Cắt Tụ Bù Trung Thế
Bộ điều khiển đóng cắt tụ bù trung thế là loại vi xử lý, được lắp đặt trên trụ và vận hành ngoài trời, có cả hai chức năng điều khiển tụ bù theo điện áp và thời gian. Bộ điều khiển có thể điều khiển độc lập theo điện áp hoặc thời gian tùy thuộc vào người sử dụng.
- Tần số định mức: 50Hz.
- Cấp bảo vệ chống sự xâm nhập từ môi trường bên ngoài: IP33.
- Điện áp cung cấp: 120 V ±10% hay 240 V ±10%.
Giá trị điện áp cung cấp này phải phù hợp với điện áp thứ cấp của biến điện áp và điện áp điều khiển mô tơ truyền động của bộ dao đóng cắt tụ bù.
Dòng điện của tiếp điểm rơ le (capacitor switch relays) phải được thiết kế sử dụng phù hợp nhằm đảm bảo hoạt động của bộ điều khiển.
Chức năng ghi dữ liệu của bộ điều khiển dao cắt tụ bù trung áp
Bộ điều khiển đóng cắt tụ bù ứng động có khả năng ghi dữ liệu như sau:
1. Ghi lại đồ thị điện áp theo thời gian:
Các giá trị ghi lại gồm: Điện áp, công suất phản kháng và thời gian xảy ra. Có thể lập trình khoảng thời gian ghi lại các giá trị điện áp, công suất phản kháng và thời gian xảy ra. Yêu cầu tối thiểu là ứng với mỗi khoảng thời gian đo 05 phút thì các giá trị đo được lưu lại trong bộ nhớ tối thiểu là 2 tháng (17.280 bộ giá trị)
2. Ghi lại sự kiện vận hành:
Các giá trị ghi lại bao gồm: Thời gian đóng/cắt, điện áp trước và sau khi đóng/cắt, hệ số công suất trước và sau khi đóng/cắt, công suất phản kháng của bộ tụ bù ứng động sau khi đóng. Số sư kiện lưu lại tối thiểu là 14 sự kiện.
Các chế độ vận hành của tủ điều khiển máy cắt tụ bù trung thế
Bộ điều khiển máy cắt tụ bù trung áp có khả năng được cài đặt chế độ vận hành theo thời gian hoặc theo điện áp tùy thuộc vào người sử dụng.
1. Cài đặt theo thời gian:
- Có thể cài đặt chế độ vận hành khác nhau cho mỗi ngày trong tuần (7 ngày trong tuần), tối thiểu 2 lần ON và 2 lần OFF trong mỗi ngày.
- Có thể cài đặt riêng biệt cho các ngày lễ và ngày cuối tuần: tối thiểu 30 ngày/năm.
- Sai số: ± 10 phút/năm.
2. Cài đặt theo điện áp:
Có thể cài đặt ngưỡng điện áp điều khiển đóng cắt tụ trong khoảng 120 V ±10% hay 240 V ±10%. Giá trị điện áp cài đặt này phải phù hợp với điện áp thứ cấp của biến điện áp và điện áp điều khiển mô tơ truyền động của bộ dao đóng cắt tụ bù.
Kết nối SCADA của bộ điều khiển dao cắt tụ bù ứng động trung thế
Bộ điều khiển thiết bị đóng cắt tụ bù có khả năng giám sát, điều khiển và thu thập dữ liệu (SCADA – Supervisory Control And Data Acquisition).
Bộ điều khiển có chức năng truyền dữ liệu lập trình và dữ liệu đo đếm được lưu trữ trong bộ nhớ về trạm xử lý tín hiệu cũng như nhận các tín hiệu điều khiển từ trạm xử lý tín hiệu thông qua cổng RS232 và/hoặc RS485 và/hoặc USB có tốc độ truyền tải dữ liệu tối thiểu 480 Mbps (USB 2.0 trở lên).
Tủ điều khiển phải có đủ không gian để lắp đặt thêm modem truyền dữ liệu sau này bằng cách kết nối vào cổng RS232 và/hoặc RS485 và/hoặc USB.
Chuẩn giao thức của SCADA:
- IEC 60870-5-101 (bắt buộc).
- IEC 61850 và IEC 60870-5-104 (không bắt buộc).
Việc truyền tín hiệu có thể được thực hiện bằng cáp quang.
Các thương hiệu tủ điều khiển dao cắt tụ trung áp thông dụng

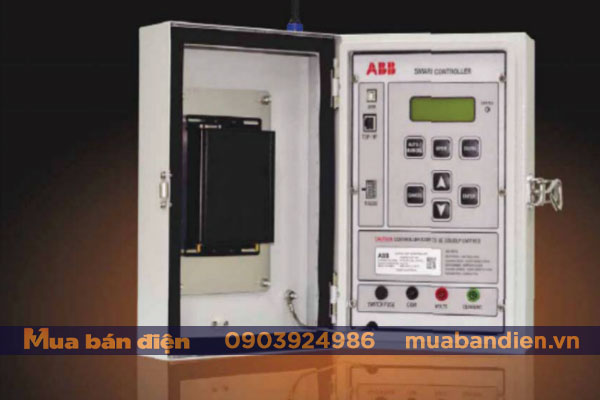

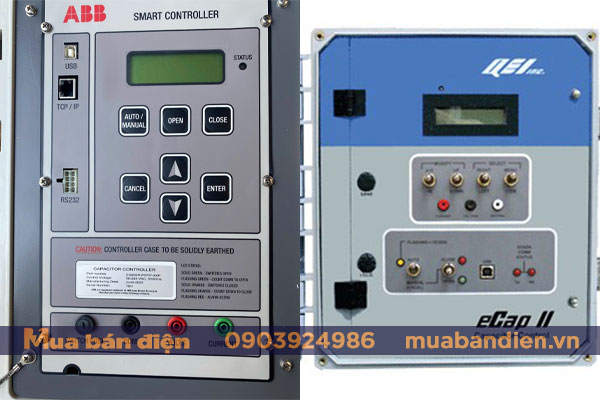

- Tủ điều khiển tụ bù CQ900 của hãng ABB có 2 dòng Bộ điều khiển thông minh CQ900L và Bđiều khiển có chức năng SCADA CQ900R.
- Bộ điều khiển dao cắt tụ Hubbell Power Systems các dòng MCAP II (không SCADA), ECAP II (có chức năng SCADA).
