Bộ báo sự cố đầu cáp Flair 22D Schneider

Bộ báo sự cố đầu cáp Flair 22D Schneider

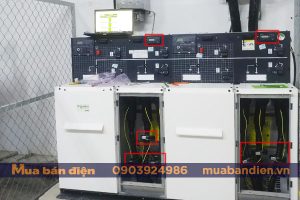

Bộ báo sự cố đầu cáp Flair 22D Schneider là thiết bị cảnh báo dòng sự cố (fault passage indicator) cho mạng điện trung áp, phát hiện lỗi pha–pha hoặc pha–đất, với đèn LED báo và tiếp điểm ngõ ra SCADA. Flair 22D là giải pháp tin cậy cho các tủ RMU và hệ thống cáp trung áp, với chức năng phát hiện, báo và reset lỗi nhanh chóng.

Đặc tính Bộ báo sự cố đầu cáp ngầm cho tủ RMU Schneider Flair 22D

Flair 22D là thiết bị đa năng và cấu hình linh hoạt: hoạt động tự động, nhưng vẫn hỗ trợ cấu hình thủ công chi tiết về ngưỡng dòng, thời gian nhận biết–xác nhận sự cố, báo lỗi rõ ràng (LED, relay, lamp), hỗ trợ SCADA, lưu max current, đồng thời tuổi thọ pin dài lên tới 15 năm.

1. Phạm vi điện áp: 3–36 kV, dòng tải ≥ 3 A để khởi động; phát hiện quá dòng từ 100–800 A, thời gian xác nhận lỗi (acknowledge) cấu hình từ 40 – 300 ms.
2. Cảm biến dòng và pin Lithium giúp thiết bị hoạt động ngay cả khi dòng tải < 2 A, thời gian hoạt động pin ~ 15 năm.
3. Có tùy chọn VPIS–VO để giám sát điện áp, giúp phát hiện lỗi ở chế độ trung tính cô lập hoặc trung tính bù.
4. Hoạt động tự động, tự hiệu chỉnh theo mạng MV, nhưng vẫn cho phép ghi đè thông số bằng 3 nút nhấn.
5. Thiết bị tự reset khi dòng hoặc điện áp trở lại, hoặc reset thủ công qua nút “Test/Reset” hoặc từ SCADA.
6. Hỗ trợ SCADA qua relay – không có truyền thông RS485, chỉ relay ngõ ra.

Tính năng Flair 22D Schneider

• Báo lỗi pha–đất: Đèn LED chỉ báo của Flair 22D nháy mỗi 3 giây.
• Phát hiện lỗi pha–pha: Flair 22D nháy mỗi 6 giây cùng tiếp điểm xuất ra.
• Tự hiệu chỉnh (automatic mode): Bộ cảnh báo sự cố không cần cài đặt ban đầu.
• Chế độ thủ công: Flair 22D Schneider cho phép điều chỉnh ngưỡng dòng (50 – 800 A, bước 50 A) và thời gian xác nhận (acknowledge) – Type A 40–100 ms (tăng 20 ms), Type B 100–300 ms (tăng 50 ms).
• Chức năng inrush delay (3 giây): Bộ Flair 22D không báo nhiễu khi khởi động hệ thống—có thể bật/tắt theo cấu hình.

Thông số Flair 22D Schneider

Xem thêm chi tiết: Flair 22D manual.

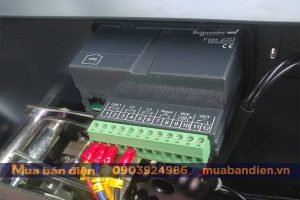

• Cảm biến dòng (CT): có thể dùng CT vòng RM6 hoặc CT split-core (MF1, CTR2200/CTRH2200), với dây dẫn tối đa 1.5 mm².

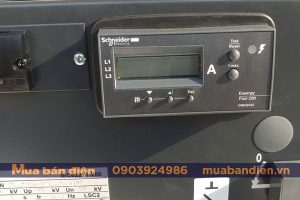

• Đầu ra báo lỗi với Màn hình LCD 4 chữ số: Hiển thị dòng tải, dòng đỉnh (maximeter), pha sự cố, các thông số cài đặt. Kích thước 48 × 96 × 100 mm, lắp âm tủ; khoét panel 92 × 45 mm.

Quý khách có thể liên hệ tutrungthe.vn để được tư vấn kỹ thuật, cung cấp phụ kiện (CT, cáp, đèn báo ngoài) và báo giá chi tiết bộ báo sự cố Schneider Flair 22D.
