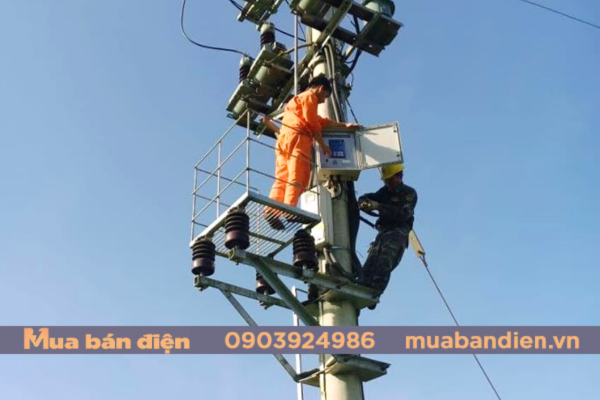

Hướng dẫn lắp đặt Recloser đúng tiêu chuẩn

Hướng dẫn lắp đặt Recloser đúng tiêu chuẩn

Recloser là thiết bị đóng cắt tự động, đóng vai trò quan trọng trong việc bảo vệ và nâng cao độ tin cậy của lưới điện trung thế. Việc lắp đặt Recloser đúng tiêu chuẩn không chỉ đảm bảo an toàn mà còn tối ưu hóa hiệu suất vận hành. Dưới đây là Hướng dẫn lắp đặt Recloser đúng tiêu chuẩn chi tiết giúp bạn thực hiện quy trình này một cách hiệu quả.

Yêu cầu kỹ thuật khi lắp đặt Recloser

Khoảng cách an toàn và kết nối

Khi lắp đặt Recloser, cần tuân thủ các yêu cầu kỹ thuật sau:

Vị trí lắp đặt: Đặt Recloser trên các nhánh rẽ của đường dây trục chính để bảo vệ đường dây chính khỏi sự cố từ nhánh rẽ.

Điều kiện môi trường: Nhiệt độ từ -45°C đến +85°C, độ ẩm lên đến 100%, và độ cao lắp đặt tối đa 3000m so với mực nước biển.

Khoảng cách an toàn: Đảm bảo không có người trong bán kính làm việc của thiết bị khi lắp đặt hoặc vận chuyển Recloser để tránh tai nạn.

Kết nối đất: Nối tiếp đất tủ điều khiển sau khi lắp đặt xong để đảm bảo an toàn vận hành.

Kết nối với hệ thống SCADA hoặc điều khiển cục bộ

Để tích hợp Recloser vào hệ thống điều khiển, cần thực hiện:

Kết nối tín hiệu: Sử dụng cáp tín hiệu từ cổng RS232 hoặc RJ45 của Recloser đến modem hoặc router tương thích.

Cấu hình giao thức: Thiết lập các thông số truyền nhận theo giao thức IEC101 hoặc IEC104 để đảm bảo tương thích với hệ thống SCADA.

Lắp đặt ăng ten: Đặt ăng ten thu tín hiệu di động ngoài tủ điều khiển và đấu nối cáp dẫn sóng vào modem để đảm bảo kết nối ổn định.

Nguồn cấp: Đấu nối nguồn 12VDC cho modem từ nguồn phụ của tủ điều khiển Recloser.

Các bước lắp đặt và kiểm tra sau lắp

Quy trình lắp đặt Recloser bao gồm:

1. Nối cáp điều khiển: Kết nối cáp điều khiển vào Recloser và tủ điều khiển.

2. Cấp nguồn: Cấp nguồn 220Vac vào tủ điều khiển để khởi động hệ thống.

3. Kiểm tra trạng thái: Nhấn nút “Close” trên tủ điều khiển và kiểm tra đèn LED “Recloser close” sáng, chỉ thị dưới đáy thùng Recloser chuyển sang màu đỏ, và dùng VOM đo thông mạch tiếp điểm của 3 pha Recloser.

4. Kiểm tra điện trở cách điện: Đối với Recloser có cảm biến điện áp, đo điện trở từ đầu cốt sứ ngang xuống vỏ để đảm bảo giá trị đúng (thường là 200MΩ).

Những lỗi thường gặp và cách khắc phục khi lắp đặt Recloser

Trong quá trình lắp đặt và vận hành Recloser, có thể gặp một số lỗi phổ biến:

Không tự đóng lại sau sự cố: Thường do không cài đặt chu kỳ Auto Reclose trong relay. Cần kiểm tra và thiết lập lại chu kỳ tự đóng để đảm bảo Recloser hoạt động đúng chức năng.

Cấu hình sai thiết bị: Ví dụ, Recloser E38 nhận diện là LBS khi cấu hình. Cần kết nối tủ điều khiển với Recloser thông qua cổng WSOS và kiểm tra phần mềm để đảm bảo cấu hình đúng.

Kết nối SCADA không ổn định: Do cấu hình địa chỉ IP không đúng hoặc kết nối mạng không ổn định. Cần kiểm tra và đảm bảo các modem từ Recloser được cấp phát cùng lớp mạng và định tuyến lại để phù hợp với hệ thống SCADA.
