ZALO TƯ VẤN BÁO GIÁThông tin sản phẩm Recloser Schneider U27kV Scada
Recloser còn được gọi là máy cắt tự đóng lặp lại – thiết bị đóng cắt tự động khi xảy ra sự cố như ngắn mạch hoặc quá tải, giúp duy trì tính ổn định và liên tục của lưới điện trung thế, đặc biệt là lưới điện trên không.
Máy cắt Recloser Schneider U27kV Scada được bao bọc trong lớp vỏ bằng thép không gỉ và cung cấp một bộ điều khiển điện tử với Giao diện vận hành (O.I.) giám sát bộ ngắt mạch và cung cấp bảo vệ, chức năng đo lường, điều khiển và truyền thông.
- Cập nhật công nghệ điện môi rắn và ngắt hồ quang chân không.
- Điện áp được đo trên từng đầu cực phía I và có thể được đo trên đầu cực phía X – nếu VT phụ được lắp bên ngoài.
- Dòng điện được đo trên mỗi pha.
- Trang bị khóa cơ.

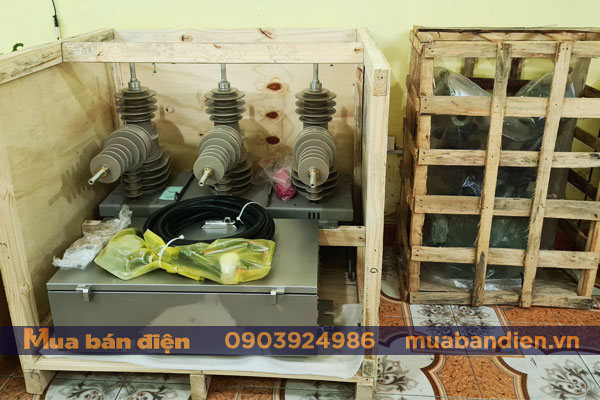

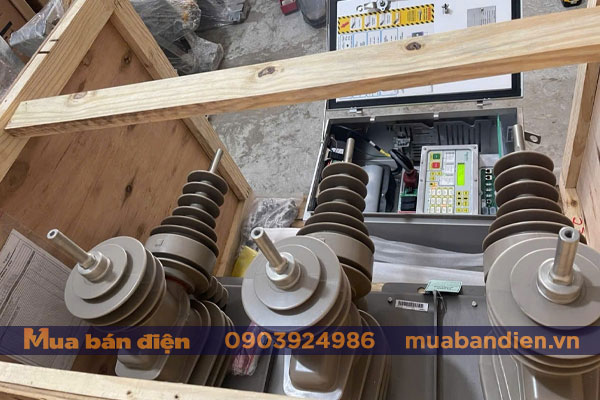

Máy cắt tự động đóng lại Recloser U-series tự động điều khiển và giám sát từ xa gồm một máy cắt tự đóng lại U-series (ACR) kết hợp với một tủ điều khiển (ADVC).
- HOTLINE: 0903 924 986 (bấm vào số để gọi)
- ZALO: 0903 924 986 (bấm vào số để kết nối)

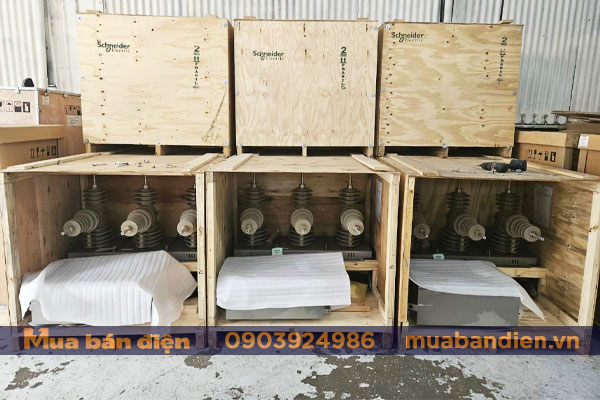

Thân máy cắt Recloser U27 Schneider
Thân máy cắt tự đóng lặp lại Recloser U27 Schneider 27kV 630A vẫn có các thông tin như số serial, loại máy cắt, số lần tác động và độ hao mòn tiếp điểm, độc lập với tủ điều khiển ADVC Schneider.
THÀNH PHẦN CHÍNH:
- Gồm bộ ngắt chân không được cách điện bằng nhựa epoxy, truyền động bằng một cơ cấu dẫn động từ tính cho cả cắt và đóng máy cắt.
- Cơ cấu Recloser được đặt trong một thùng bằng thép không gỉ 316, có các khối sứ bằng nhựa epoxy đúc được bắt vào bằng bulong.
TRẠNG THÁI ĐÓNG CẮT VÀ ĐIỀU KHIỂN:

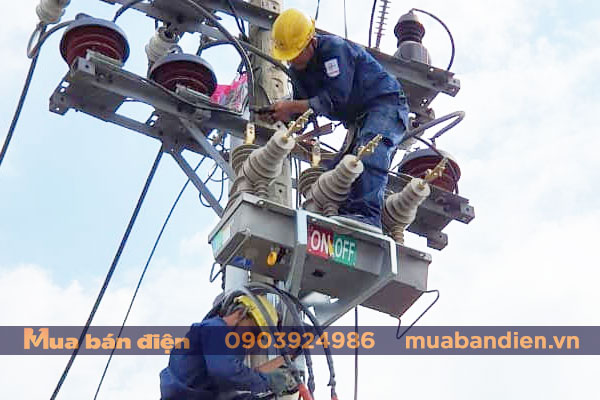

- Bộ ngắt mạch tự động Auto-Recloser Schneider U27 có thể cắt hoặc khóa (lockout) bằng cơ khí từ mặt đất bởi các sào thao tác. Sau đó sẽ được khóa bằng điện bởi các công tắc cách ly tại tủ điều khiển.
- Một bộ chỉ thị trạng thái đóng cắt bên ngoài, có thể nhìn thấy rõ ràng sẽ chỉ rõ Recloser đang trong trạng thái đóng hoặc cắt.
- Recloser Schneider được kết nối tới tủ điều khiển ADVC bằng cáp điều khiển xuyên qua đáy tủ.
Phần chống sét van có thể được lắp trực tiếp vào Recloser (tùy theo vào phương pháp lắp đặt) và nên được lắp vào lúc lắp đặt.
Tài liệu Recloser Schneider: Catalogue Recloser Schneider E38 Hướng dẫn cài đặt sử dụng Recloser Schneider E38

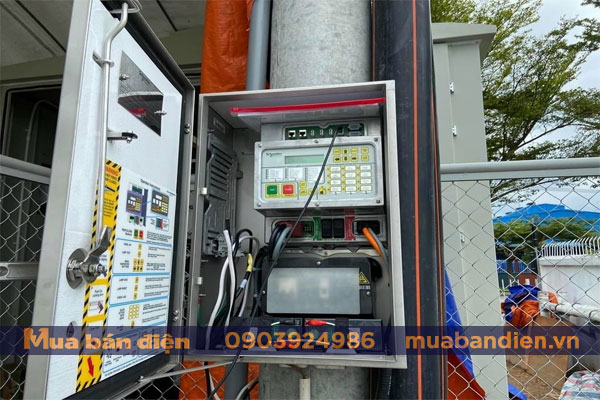

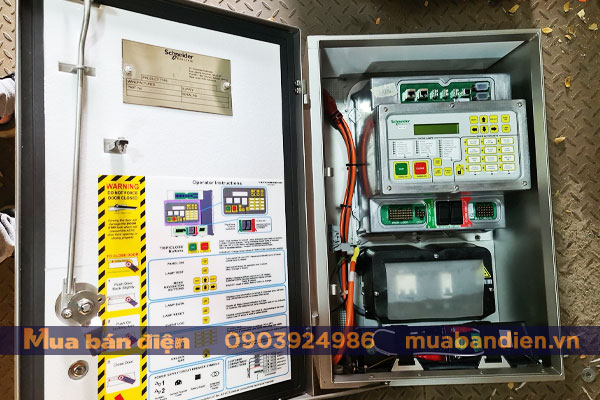

Tủ điều khiển Recloser U27 Schneider
Tủ điều khiển ADVC Schneider đáp ứng chức năng đọc và hiển thị thông tin chứa trong thân máy cắt và cung cấp đặc tính bảo vệ và truyền thông cho thiết bị.
THÀNH PHẦN CHÍNH:
- Bảng điều khiển vận hành được lắp trong tủ.
- Bộ điều khiển điện tử để giám sát Recloser, chức năng truyền thông và bảo vệ.
- Bộ nguồn cấp điện cho tủ ADVC cũng như cung cấp điện cho cả các thiết bị của khách hàng.
- Khoang riêng cho các phụ kiện và các thiết bị khách hàng.
- Được cung cấp điện bởi một nguồn phụ, điện áp 110, 220, hoặc 240 VAC.
- Kết nối tới ACR thông qua cáp điều khiển có thể tháo rời.
CHỨC NĂNG CHÍNH:
- Cung cấp các tính năng bảo vệ, đo lường, chẩn đoán và giao tiếp tiên tiến đáng tin cậy.
- Tủ ADVC có thể điều khiển từ xa thông qua các modem hoặc các thiết bị truyền thông khác.
- Cung cấp đầy đủ chức năng để thay đổi các cài đặt.
- Thực hiện cắt và đóng máy cắt.
- Hiển thị các giá trị dòng hoặc sự kiện trong quá khứ liên quan tới chức năng máy cắt.
CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN:
- Sử dụng một máy tính xách tay kết nối hoặc USB tới ADVC;
- Điều khiển bởi giao diện vận hành. (O.I).O.I.
Thông số kỹ thuật Recloser Schneider U27kV Scada
| Dòng sản phẩm U27 | 27kV 12.5kA |
| THÔNG SỐ CHÍNH | |
| Điện áp định mức tối đa | 27kV |
| Dòng điện liên tục định mức | 630A |
| Khả năng cắt dòng ngắn mạch (rms) | 12.5kA/s |
| Khả năng cắt dòng ngắn mạchi (Đỉnh) | 31.5kA |
| Thời gian hoạt động của nguồn điện (Đóng/Mở) | 0.1/0.05 s |
| Số lần vận hành cơ khí | 10000 lần |
| Dòng ngắn mạch | 12.5kA |
| KHẢ NĂNG CẮT | |
| Dòng điện hoạt động | 630A |
| Khả năng cắt | 12.5kA |
| MỨC CHỊU ĐỰNG XUNG SÉT | |
| Pha-Đất | 125kV |
| Điện áp đánh thủng | 125kV |
| ĐIỆN ÁP CHỊU ĐỰNG TẦN SỐ CÔNG NGHIỆP | |
| Pha-Đất | 60kV |
| Điện áp đánh thủng | 60kV |
| MÔI TRƯỜNG LẮP ĐẶT | |
| Nhiệt độ môi trường (°C) | -40-50 |
| Nhiệt độ môi trường (°F) | -40-122 |
| Bức xạ (tối đa) | 1.1kW/m² |
| Độ ẩm | 0-100% |
| Độ cao mét (tối đa) | 3000 |
| Độ cao feet (tối đa) | 9840 |
| TRỌNG LƯỢNG | |
| Cầu dao tự động có giá đỡ cực (kg/lbs) | 146/322 |
| Tủ điều khiển có cáp điều khiển (kg/lbs) | 41/90 |
| Tổng trọng lượng của thùng (kg/lbs) | 263/580 |

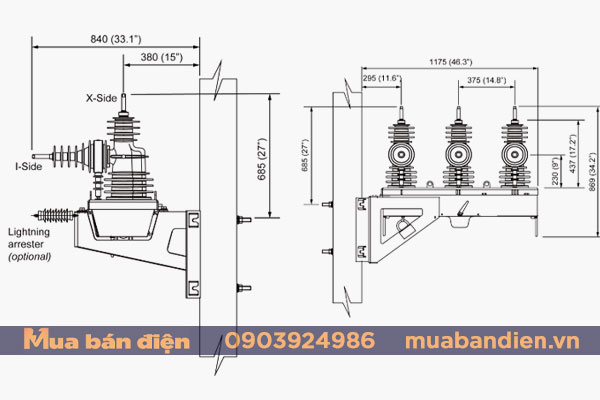

| KÍCH THƯỚC | |
| Chiều rộng (mm/in.) | 960/37.8 |
| Độ sâu (mm/in.) | 1020/40.2 |
| Chiều cao (mm/in.) | 1160/45.7 |
